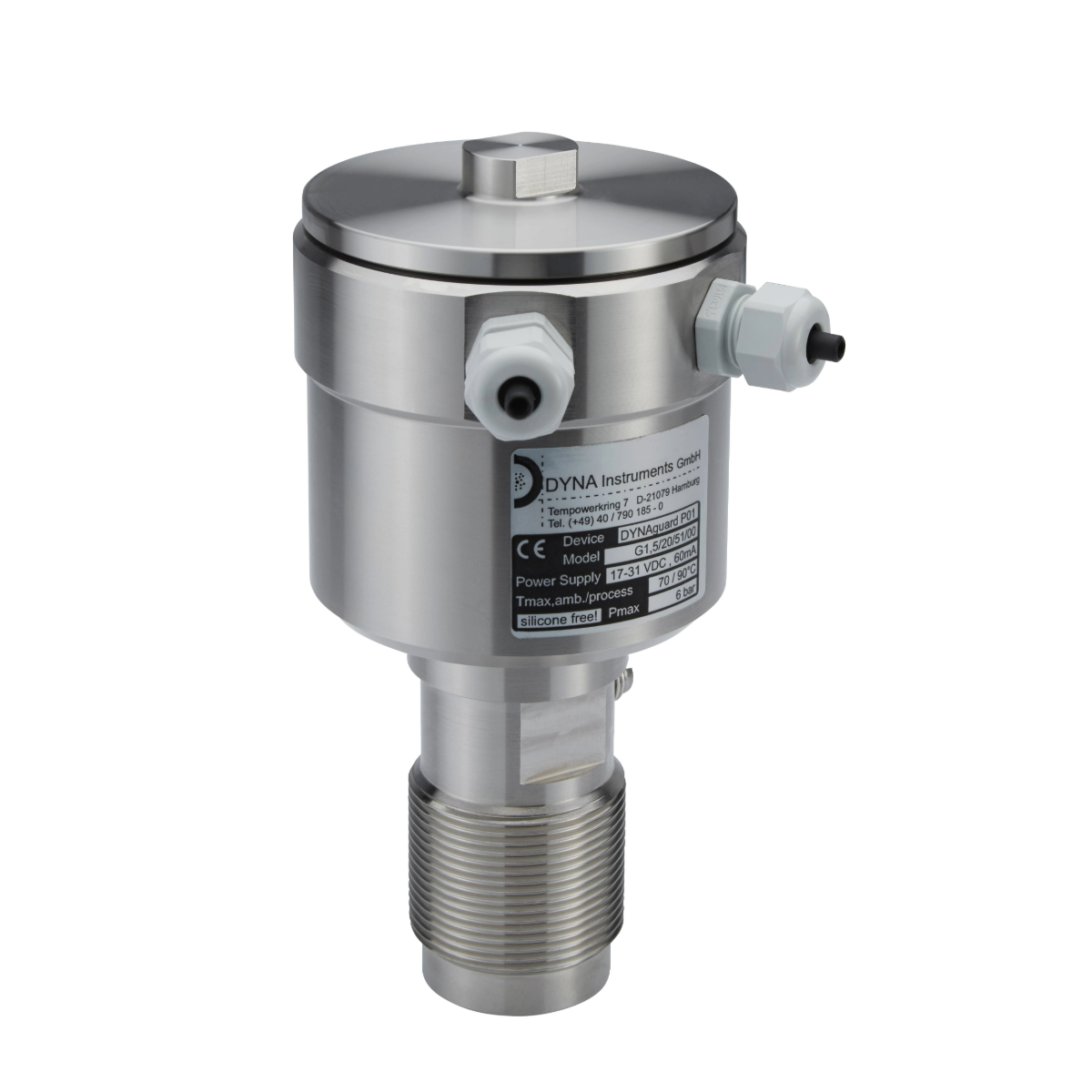

DYNAguard P Indicador de Flujo para Sólidos
DYNAguard P es un indicador de flujo para sólidos con principio electrostático / triboeléctrico, diseñado para detectar únicamente material en movimiento en líneas neumáticas, caída libre, chutes y tolvas. Su diseño compacto, montaje exterior y área de detección pequeña lo hacen ideal para aplicaciones flow / no flow donde se requiere una solución confiable, sin contacto y con bajo mantenimiento.
DYNAguard P | Indicador de flujo para sólidos
¿Qué es DYNAguard P?
DYNAguard P es un indicador de flujo para sólidos utilizado para monitorear flujo másico en aplicaciones de manejo de materiales sólidos, como líneas de transporte neumático, tuberías de caída libre, chutes o tolvas, dentro de un rango amplio de flujo desde g/h hasta t/h.
¿Cómo funciona?
El equipo detecta cargas eléctricas en movimiento generadas, por ejemplo, por fricción del material con otros objetos como la pared de la tubería. Estas cargas se adhieren naturalmente a la superficie del sólido, permitiendo que el instrumento detecte el paso del material.
Los recubrimientos sólidos o acumulaciones no son detectados, por lo que el sensor se enfoca en material realmente en movimiento.
Ventajas principales
- Principio electrostático / triboeléctrico
- Medición sin contacto y no intrusiva
- Diseño compacto
- Detección solo de material en movimiento
- No afectado por depósitos
- Área de detección pequeña

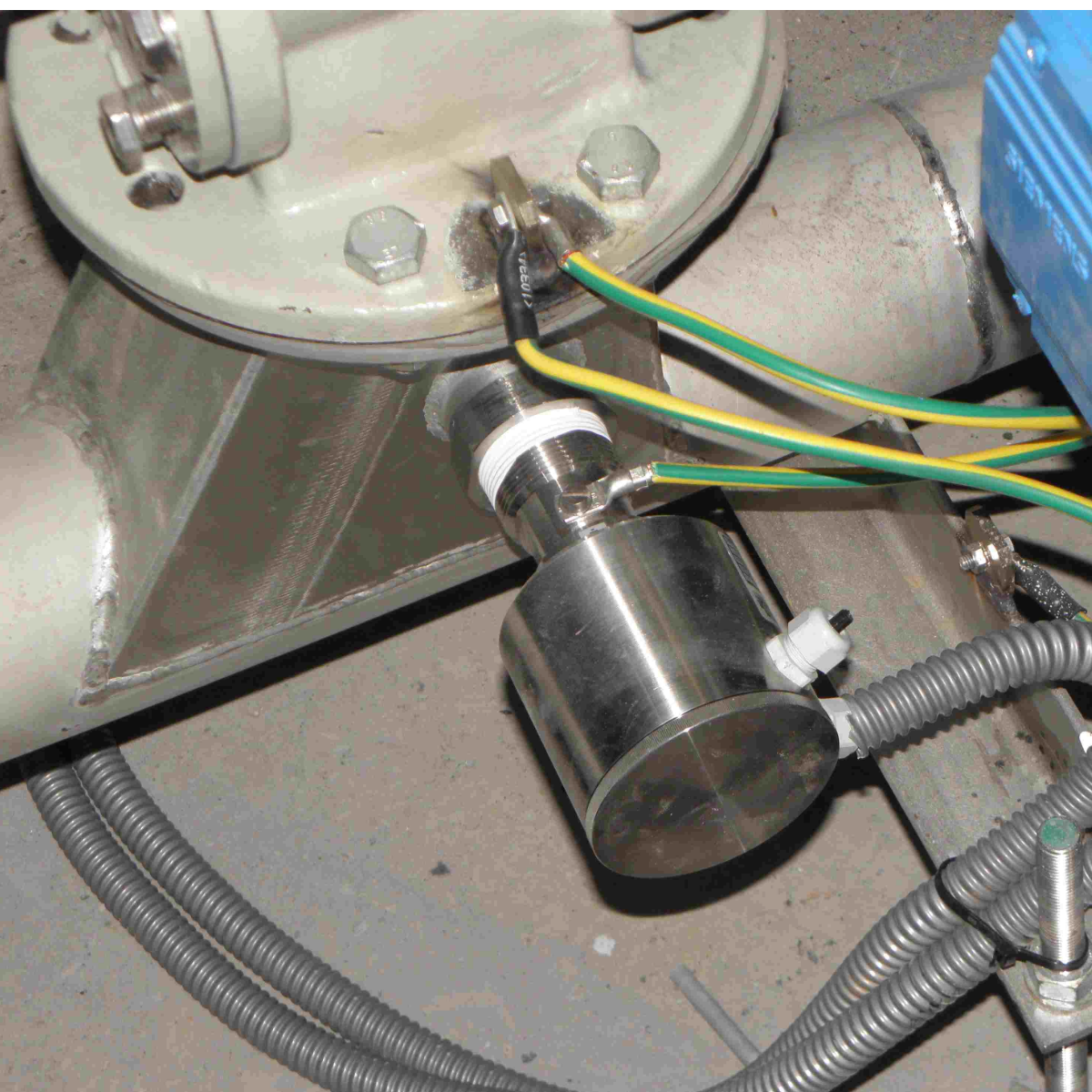

- Montaje exterior sencillo en tuberías no conductivas
- Operación confiable y sin mantenimiento
Aplicaciones típicas

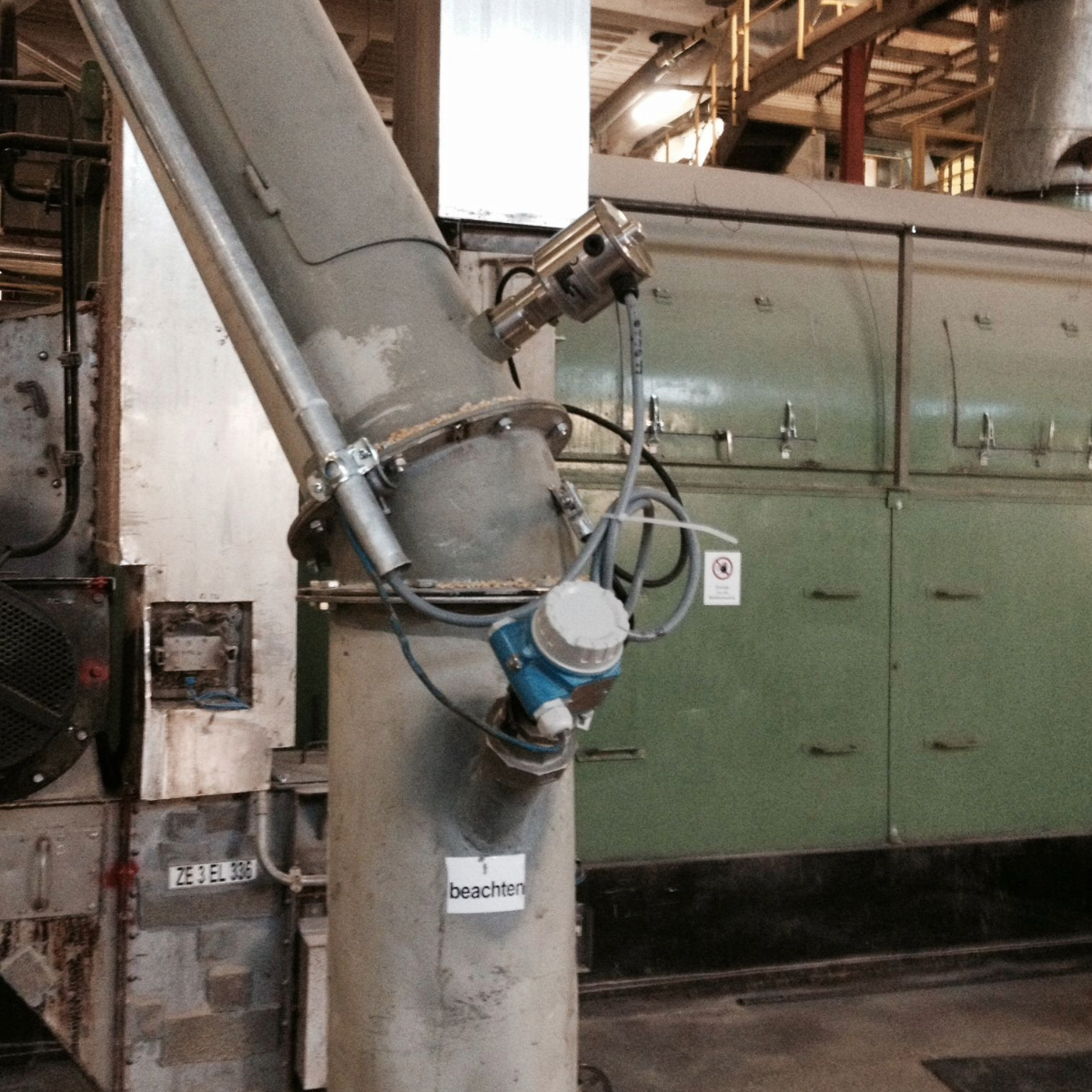

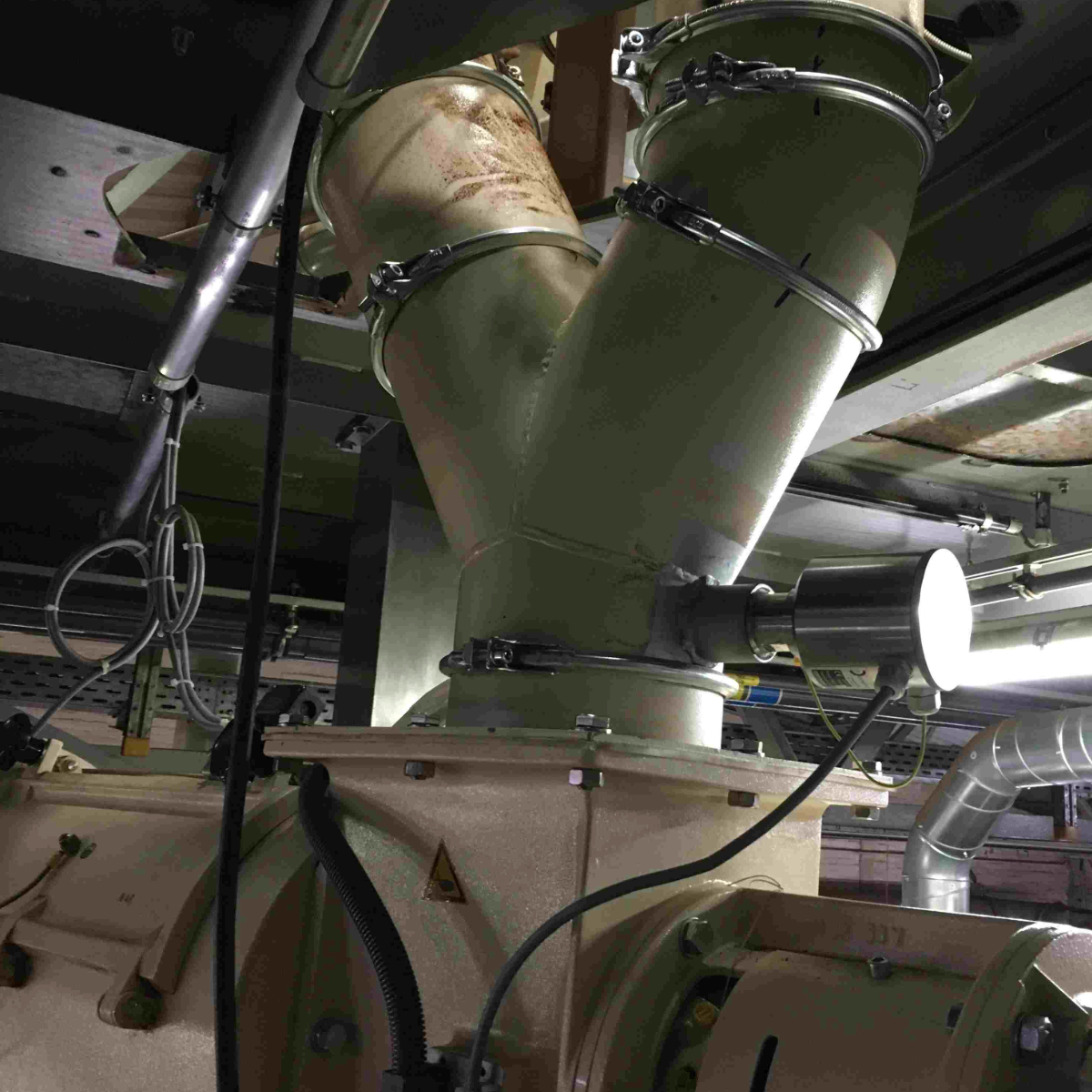

DYNAguard P se utiliza para supervisar flujo o no flujo en:
- líneas de transporte neumático
- tuberías de caída libre
- chutes
- tolvas
También puede monitorear sólidos compactos masivos en movimiento, como placas o varillas, gracias a su principio de medición.
Consideraciones importantes
El área de detección se extiende solo algunos centímetros alrededor de la placa sensora, lo que ayuda a que componentes cercanos como compuertas o elementos cercanos no interfieran con la lectura.
No se recomienda para sólidos que formen una capa eléctricamente conductiva sobre el sensor por fricción o depósito.
Beneficios clave
- Detecta flujo real de sólidos
- Ideal para lógica flow / no flow
- Reduce falsas detecciones por depósitos
- Funciona bien en transporte neumático y caída libre
- Solución compacta y económica
- Bajo mantenimiento
| Parámetro | DYNAguard P |
|---|---|
| Tipo | Indicador de flujo para sólidos |
| Principio | Electrostático / triboeléctrico |
| Carcasa | Acero inoxidable 1.4305 (AISI 303) |
| Placa sensora estándar | Acero inoxidable 1.4571 (AISI 316Ti) |
| Aislamiento estándar | Poliamida (PA), 2 mm |
| Sellado estándar | NBR |
| Temperatura ambiente | -20 °C a +70 °C |
| Protección | IP67 |
| EMC | Según EN 61326-1 |
| Temperatura de proceso | Máx. +90 °C |
| Presión de proceso | Máx. 6 bar |
| Salida P01 | Relevador, máx. 48 V AC/DC, 1 A |
| Salida P02 | Transistor aislado galvánicamente, máx. 31 VDC, 15 mA |
| Salida P20 | 4-20 mA aislada galvánicamente, carga < 500 Ω |
| Alimentación P01/P02 | 17-31 VDC, máx. 60 mA |
| Alimentación P20 | 17-31 VDC, máx. 90 mA |
| Sensibilidad | 1...180,000 |
| Damping | 0-10 s (P01/P02), 0-180 s (P20) |
| Switchpoint | 1...10 (P01/P02) |
| Zero set | 4 mA (P20) |
| Rosca | G 1½" |
