DYNAchute Sólidos a Granel – Caida Libre

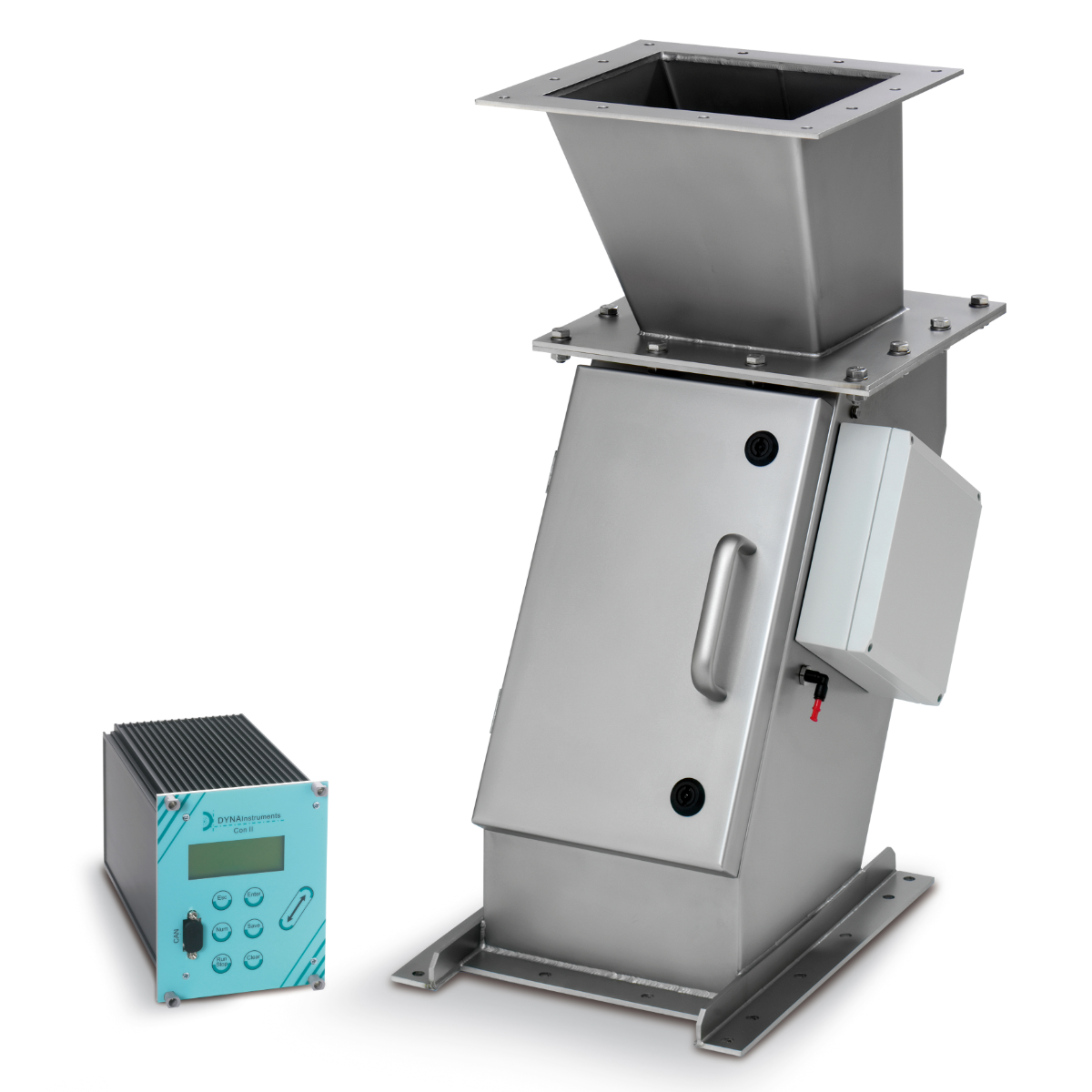

DYNAchute es un medidor de flujo másico para sólidos a granel, diseñado para procesos en caída libre. Combina tecnología de pesaje con medición de velocidad sin contacto para entregar una medición precisa, sin calibración por producto, sin piezas móviles y con mantenimiento mínimo.
DYNAchute Sólidos a Granel
Introducción
DYNAchute es un medidor de flujo másico para sólidos a granel desarrollado para medir materiales vertibles en procesos de caída libre. Su principio combina pesaje y medición de velocidad sin contacto, similar al funcionamiento de una báscula de banda, para calcular el flujo másico con alta precisión y excelente reproducibilidad.
¿Por qué elegir DYNAchute?
A diferencia de otros sistemas basados en impacto, DYNAchute no se ve afectado por cambios en propiedades del producto como humedad, densidad, tamaño de partícula o fricción, ni por variaciones en la velocidad del material. Esto evita calibraciones complejas por producto y reduce la necesidad de recalibraciones frecuentes, incluso cuando se manejan diferentes sólidos a granel en la misma instalación.
Cómo funciona

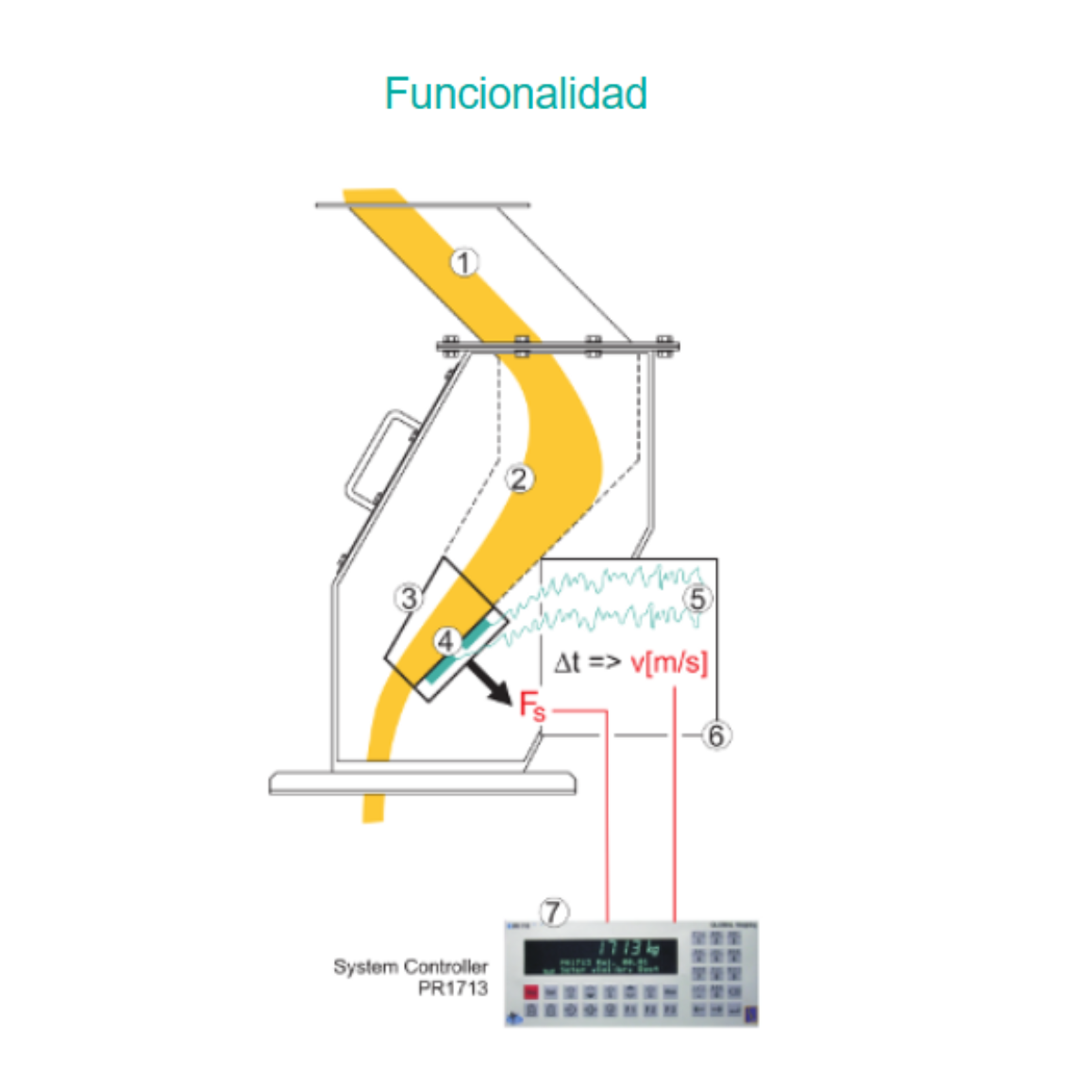

El producto entra por la sección de alimentación, pasa por una zona de estabilización y llega al chute de medición conectado a una celda de carga. De forma simultánea, dos sensores registran señales del flujo de material y, a partir del desfase temporal entre ambas, el sistema calcula la velocidad. Con los valores de masa y velocidad, DYNAchute determina el flujo másico y lo entrega como señal analógica o digital.
Ventajas principales
- Sin piezas móviles
- Sin calibración por producto
- No afectado por cambios en propiedades del material
- No afectado por variaciones de velocidad
- Principio de medición pasivo
- Flujo libre incluso si el equipo está apagado
- Bajo costo operativo
- Fácil de integrar en proceso
Integración y control
DYNAchute puede trabajar con el controlador DYNAcon para configuración, monitoreo de señal y control del proceso. El folleto indica disponibilidad de 1 entrada analógica, 1 entrada digital, 2 salidas analógicas, 3 salidas de relé, además de comunicación CAN-Bus, Ethernet y RS485. También señala una longitud máxima de cable de 1000 m y la posibilidad de conectar hasta 10 sistemas en una misma línea.
Modos de operación
El sistema puede trabajar en modo continuo para monitoreo del flujo másico y control de una unidad de dosificación, o en modo batch para dosificación automática por lote según un valor de consigna.
Instalación
DYNAchute está diseñado para instalación vertical y libre de vibración. Su baja altura de instalación facilita integrarlo en plantas existentes, y puede suministrarse con conexiones de proceso personalizadas según la aplicación.
¿Qué es DYNAchute?
Es un medidor de flujo másico para sólidos a granel diseñado para procesos en caída libre.
¿Necesita calibración por producto?
No. El folleto lo presenta como un sistema sin calibración por producto.
¿Tiene piezas móviles?
No. Una de sus ventajas principales es que no tiene componentes móviles.
¿Qué rango de medición maneja?
Desde 0.2 t/h hasta 50 t/h, según el tamaño del equipo.
¿Sirve para proceso continuo y batch?
Sí. El sistema puede trabajar en modo continuo o por lote.
- Medición precisa de flujo másico en sólidos a granel
- Diseñado para procesos en caída libre
- Sin calibración por producto
- Sin piezas móviles
- Mantenimiento mínimo
- Flujo libre aun con el equipo apagado
- Integración sencilla en plantas nuevas o existentes
- Compatible con control continuo y dosificación por lote
| Parámetro | DYNAchute |
|---|---|
| Tipo | Medidor de flujo másico para sólidos a granel |
| Aplicación | Procesos de caída libre |
| Principio de medición | Pesaje + medición de velocidad sin contacto |
| Rango tamaño 250 | 0.2 a 20 t/h o 0.4 a 35 m³/h |
| Rango tamaño 400 | 2.5 a 50 t/h o 5 a 100 m³/h |
| Precisión | Hasta 0.2% del valor final |
| Material | Acero inoxidable 1.4301 y cerámica en el chute de medición |
| Resistencia a compresión | 0.1 bar |
| Aire de purga | 2 bar / 0.6 Nm³/h para productos muy polvosos |
| Protección | IP64 |
| Temperatura de proceso | 10 a 40 °C |
| Temperatura ambiente | -15 a 50 °C |
| Instalación | Vertical, libre de vibración |
Aplicaciones recomendadas
DYNAchute es ideal para sólidos a granel en procesos de caída libre donde se requiere medición continua, control de dosificación o seguimiento por lote. Puede utilizarse durante llenado, carga, descarga, control de producción y monitoreo de proceso.
Casos de uso
- Control de producción
- Planeación de capacidad
- Monitoreo de proceso
- Control de calidad
- Gestión de inventario
- Dosificación continua
- Dosificación automática por lote
- Llenado, carga y descarga de materiales vertibles
