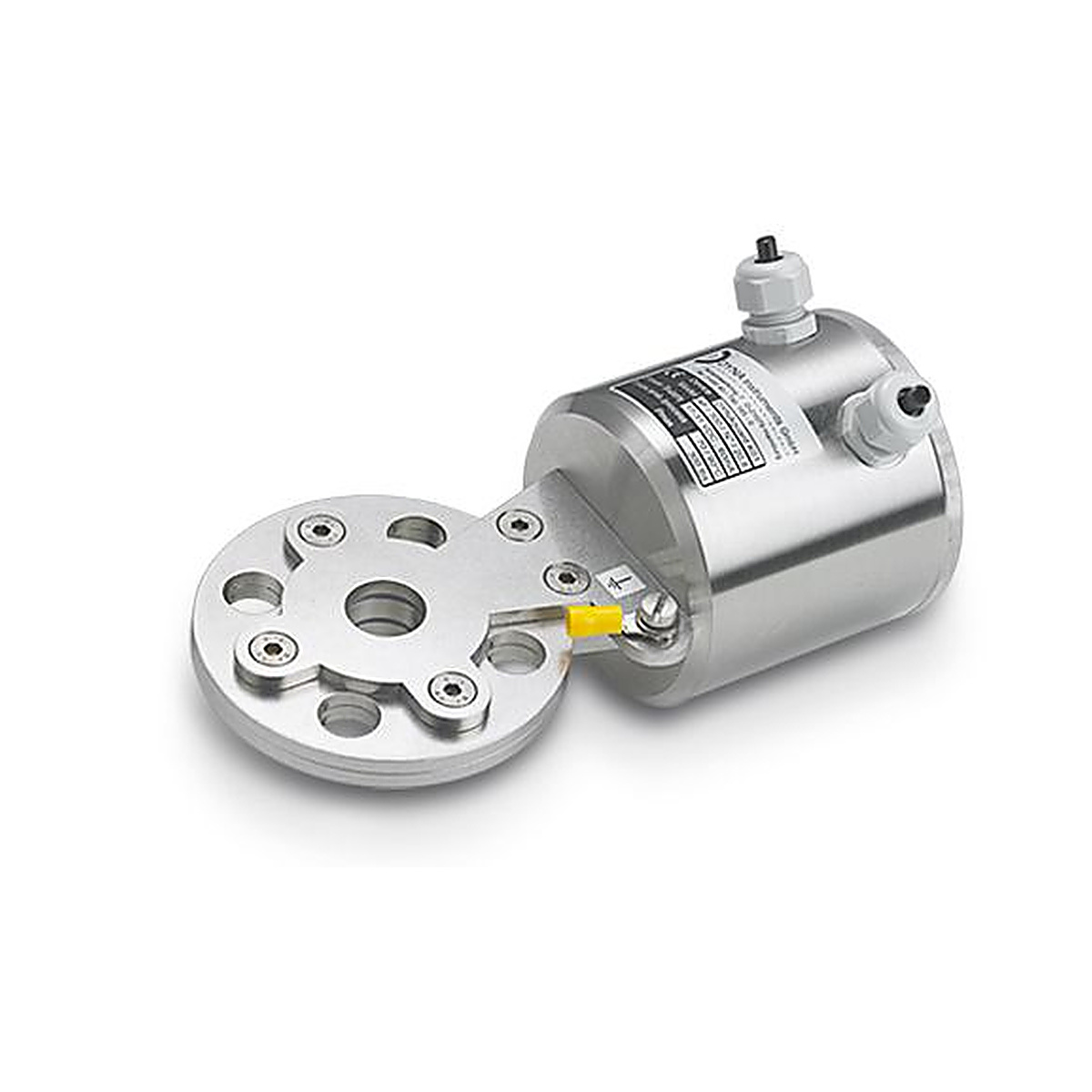

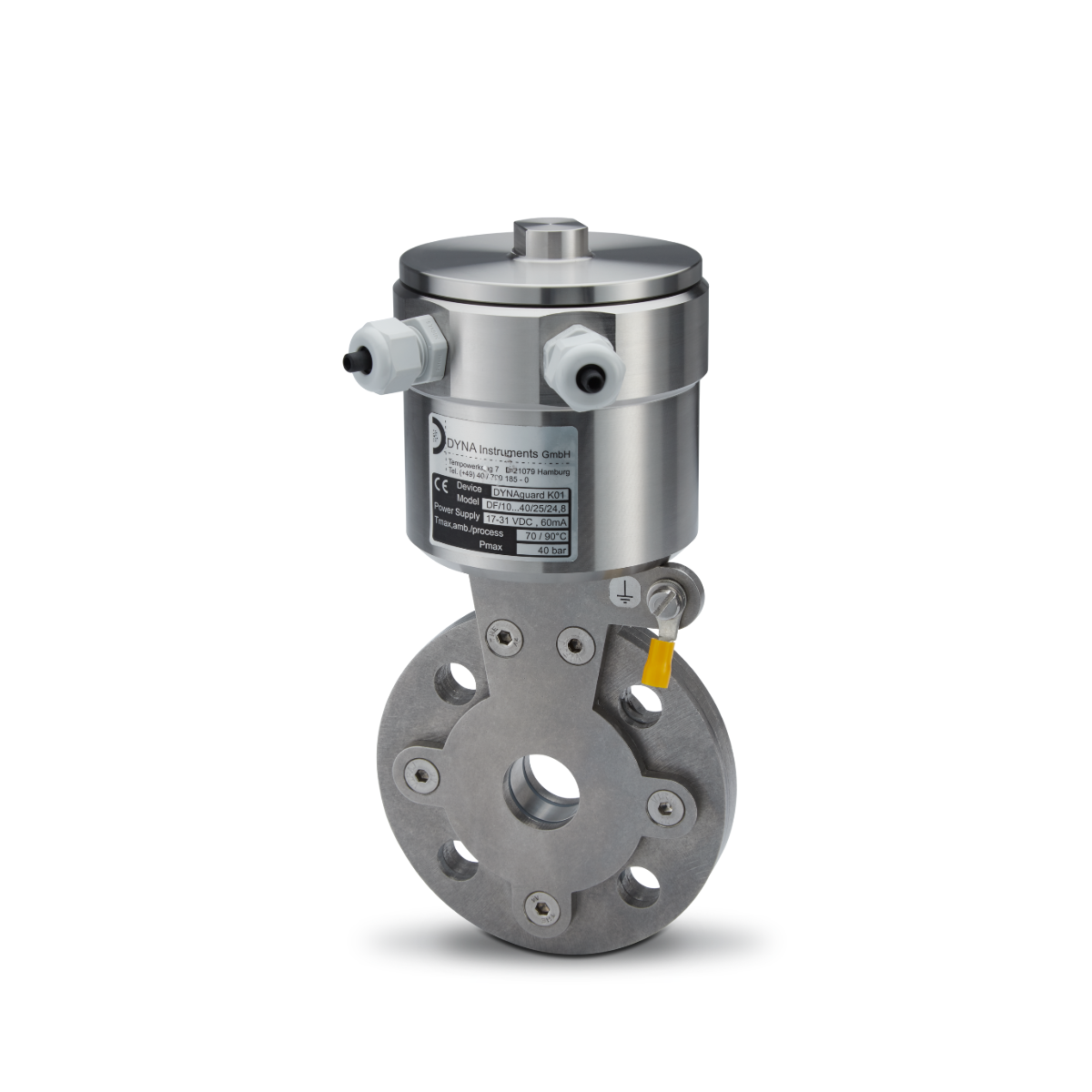

DYNAguard K Indicador de Flujo
DYNAguard K es un indicador de flujo para sólidos diseñado para detectar el paso de material en líneas de transporte neumático, alimentadores y chutes de gravedad. Su principio electrostático / triboeléctrico permite una detección no intrusiva, compacta y estable, con montaje entre bridas DIN o ANSI, LED de visualización y versiones con salida de relevador, transistor o 4 a 20 mA.
Introducción
DYNAguard K es un indicador de flujo para sólidos desarrollado para monitorear el movimiento de material en aplicaciones de manejo de polvos, pellets, granulados y partículas. Está diseñado para líneas de transporte neumático, alimentadores y chutes de gravedad, en un rango muy amplio de flujo másico, desde g/h hasta t/h.
¿Por qué elegir DYNAguard K?
DYNAguard K está pensado para detectar problemas de transporte o alimentación de sólidos antes de que se conviertan en fallas mayores. La hoja técnica indica que ayuda a identificar de forma temprana problemas como obstrucciones, pérdida de material u otras anomalías del sistema. Además, su medición es no intrusiva y su montaje entre bridas facilita la instalación sin alterar el flujo principal.
Cómo funciona
El equipo detecta cargas eléctricas en movimiento generadas por fricción del material con la pared de la tubería u otras superficies. Esas cargas quedan adheridas naturalmente a la superficie del sólido y son las que el sensor interpreta como señal de flujo. La hoja aclara que los recubrimientos sólidos adheridos no se detectan como flujo y que el equipo no es adecuado para materiales que formen una capa eléctricamente conductiva sobre el sensor por fricción o deposición.
Ventajas principales
- Medición no intrusiva / sin contacto con el flujo principal
- Diseño compacto
- Montaje sencillo entre bridas DIN o ANSI
- Visualización mediante barra LED
- Carcasa de acero inoxidable
- Uso hasta 40 bar
- Sensibilidad ajustable
- Punto de conmutación ajustable
- Damping ajustable
Versiones disponibles
La hoja técnica muestra tres variantes principales: DYNAguard K01 con salida de relevador, DYNAguard K02 con salida de transistor y DYNAguard K20 con salida analógica de 4 a 20 mA. También se muestran versiones conmutables entre señal alta y baja y una versión sensible K03 en la clave de pedido.
Instalación

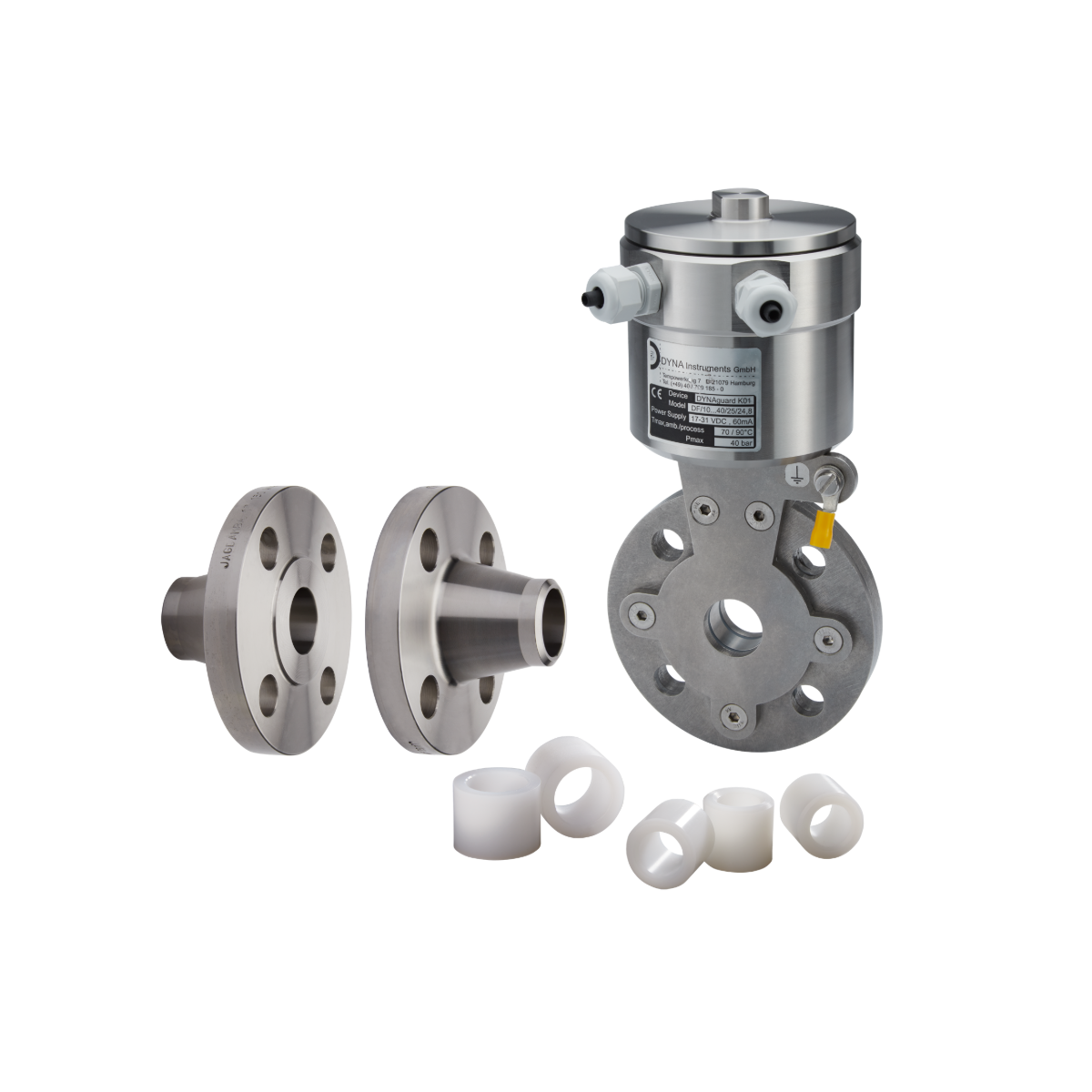

DYNAguard K está diseñado para instalación entre bridas DIN o ANSI. La tabla de dimensiones muestra opciones desde DN10 hasta DN100 en DIN y de 1/2″ a 4″ en ANSI, con operación hasta 40 bar o 300 lbs según la configuración.
Beneficios principales
- Detección temprana de fallas de transporte
- Supervisión de flujo de sólidos en línea
- No intrusivo
- Compacto y confiable
- Sin necesidad de mantenimiento complejo
- Compatible con diferentes tipos de salida
- Adecuado para polvos, pellets y granulados en movimiento
| Parámetro | DYNAguard K |
|---|---|
| Tipo | Indicador de flujo para sólidos |
| Principio | Electrostático / triboeléctrico |
| Aplicaciones | Transporte neumático, alimentadores, chutes de gravedad |
| Temperatura ambiente | -20 °C a +70 °C |
| Temperatura de proceso | Máx. 90 °C |
| Presión máxima | 40 bar |
| Protección | IP67 |
| EMC | Según EN 61326-1 |
| Material cabezal | Acero inoxidable 1.4305 (AISI 303) |
| Acoplamiento de proceso | Acero inoxidable 1.4571 (AISI 316Ti) |
| Aislamiento | Poliamida (PA), 2 mm |
| K01 | Relevador, máx. 48 V AC/DC, 1 A |
| K02 | Transistor aislado galvánicamente, máx. 31 V DC, 15 mA |
| K20 | Salida 4 a 20 mA, aislada galvánicamente |
| Alimentación K01/K02 | 17 a 31 VDC, máx. 60 mA |
| Alimentación K20 | 17 a 31 VDC, máx. 90 mA |
| Sensibilidad | 1 a 180,000 |
| Damping | 0 a 10 s (K01/K02), 0 a 180 s (K20) |
| Punto de conmutación | 1 a 10 (K01/K02) |
| Ajuste cero | 4 mA (K20) |
- Transporte neumático
- Alimentadores
- vertederos
- Polvos
- Pellets
- Granulados
- Monitoreo de presencia de flujo
- Detección temprana de problemas de transporte
