DYNArad | Medidor de flujo másico para sólidos a granel de alta capacidad

Introducción

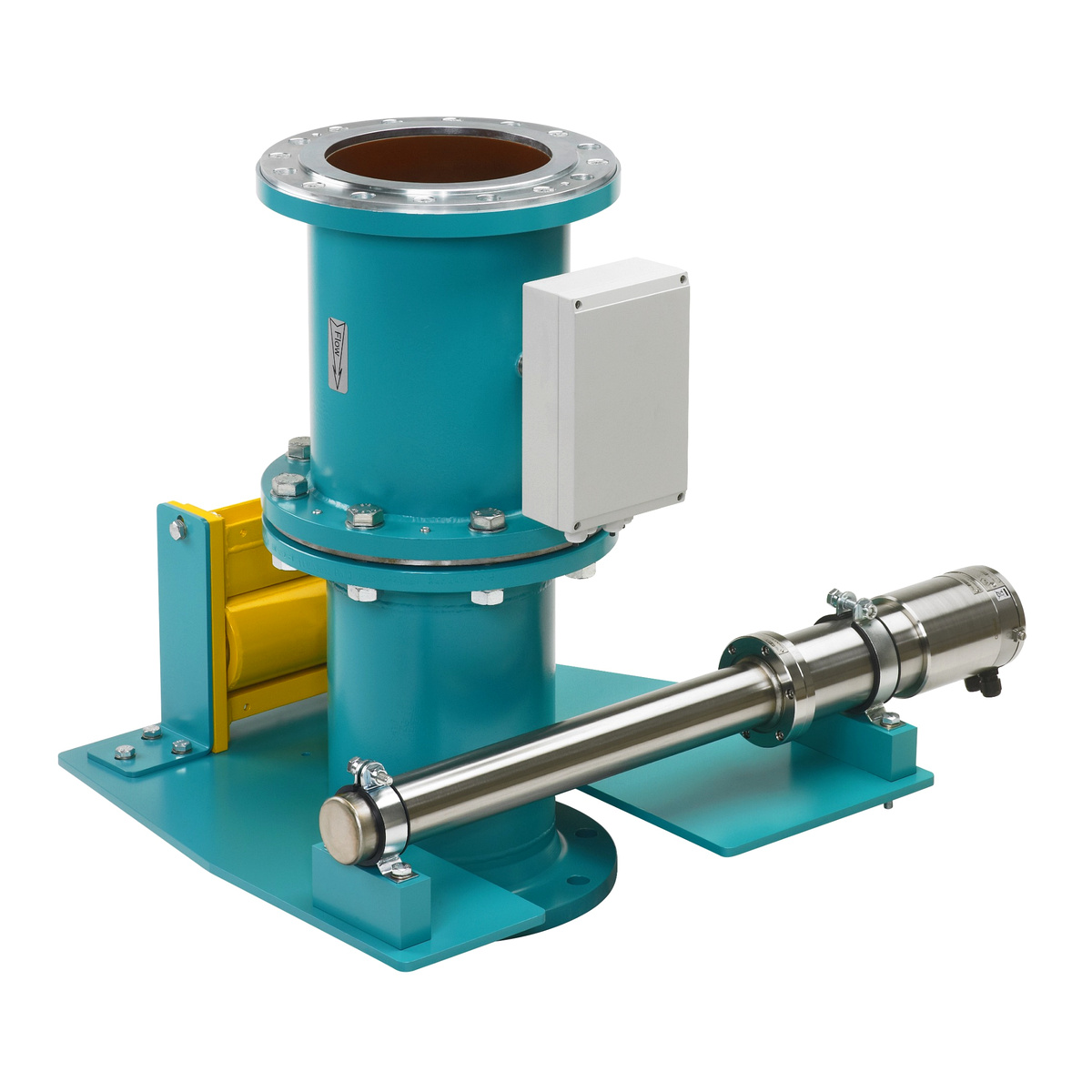

DYNArad es un medidor de flujo másico para sólidos a granel diseñado para aplicaciones de alta capacidad en transporte neumático y caída libre. El sistema combina dos mediciones en línea: velocidad del material y concentración, para calcular el flujo másico con alta precisión, incluso en condiciones de proceso variables.

¿Por qué elegir DYNArad?

La principal fortaleza de DYNArad es que su medición no depende de cambios en propiedades del producto ni de condiciones de transporte. El folleto indica que el sistema es independiente de variables como densidad, tamaño de grano, humedad, fricción, presión, velocidad de transporte y temperatura. Además, una vez calibrado en proceso, no requiere recalibraciones frecuentes y mantiene una muy buena repetibilidad.

Cómo funciona

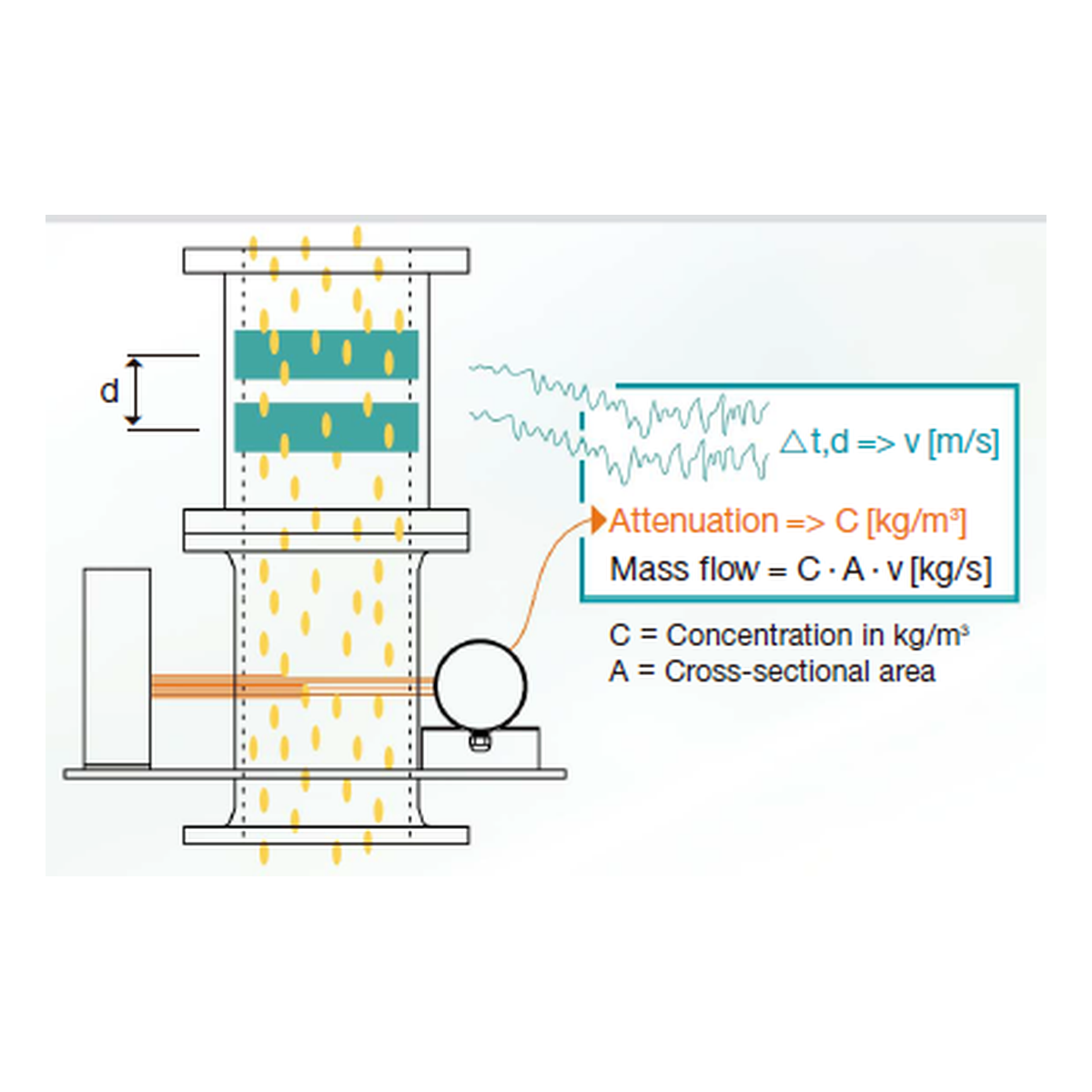

DYNArad combina una medición de velocidad y una medición de concentración. La velocidad se obtiene mediante una medición electrostática/capacitiva sin contacto, basada en la captura de cargas eléctricas naturales del material durante el transporte. La concentración se obtiene mediante una medición radiométrica por transmisión gamma, donde la atenuación de la radiación a través de la tubería es proporcional a la concentración del material. Ambos valores se integran en una unidad de comunicación para calcular el flujo másico y entregarlo como señal analógica.

Ventajas principales

• Medición sin contacto
• Alta precisión
• Para altos flujos másicos
• Presión de proceso hasta 64 bar
• Independiente de propiedades del producto
• Independiente de condiciones de transporte
• Bajo desgaste
• Sin piezas móviles
• Apto para ambientes exigentes

Integración y control

El sistema trabaja con DYNAcon para la medición de velocidad y con la unidad LB442 para la concentración. El folleto muestra entradas y salidas analógicas, relés, CAN-Bus y Ethernet, así como cable digital bidireccional de hasta 1000 m para varias posiciones de medición en línea.

Aplicaciones típicas

DYNArad se presenta como una solución para control de proceso, monitoreo de producción, carga de camiones y medición en condiciones extremas. El documento comercial también menciona aplicaciones en plantas de energía, flujo de ceniza volante, líneas de silos y transporte en fase densa en plantas de gasificación de carbón a presiones de hasta 64 bar.

Caso de aplicación

En el caso de RWE Gersteinwerk en Alemania, DYNArad fue implementado en una estación de carga de camiones para ceniza volante en tubería vertical DN200 (aprox. 8″), con flujo másico máximo de 150 t/h. El documento reporta que la comparación entre valor objetivo y valor real mostró una precisión de 1.4 % del valor real y que el sistema detiene automáticamente la carga al alcanzar el peso objetivo.

¿Qué es DYNArad?
Es un medidor de flujo másico para sólidos a granel de alta capacidad, diseñado para transporte neumático y caída libre.

¿Qué método de medición utiliza?
Combina medición de velocidad sin contacto con medición radiométrica de concentración.

¿Qué capacidad maneja?
Hasta 500 t/h, según la tabla técnica del folleto.

¿Qué presión soporta?
Hasta 64 bar.

¿Hay un caso real de aplicación?
Sí. En RWE Gersteinwerk se documenta una aplicación de carga de camiones con ceniza volante y una precisión reportada de 1.4 % del valor real.
