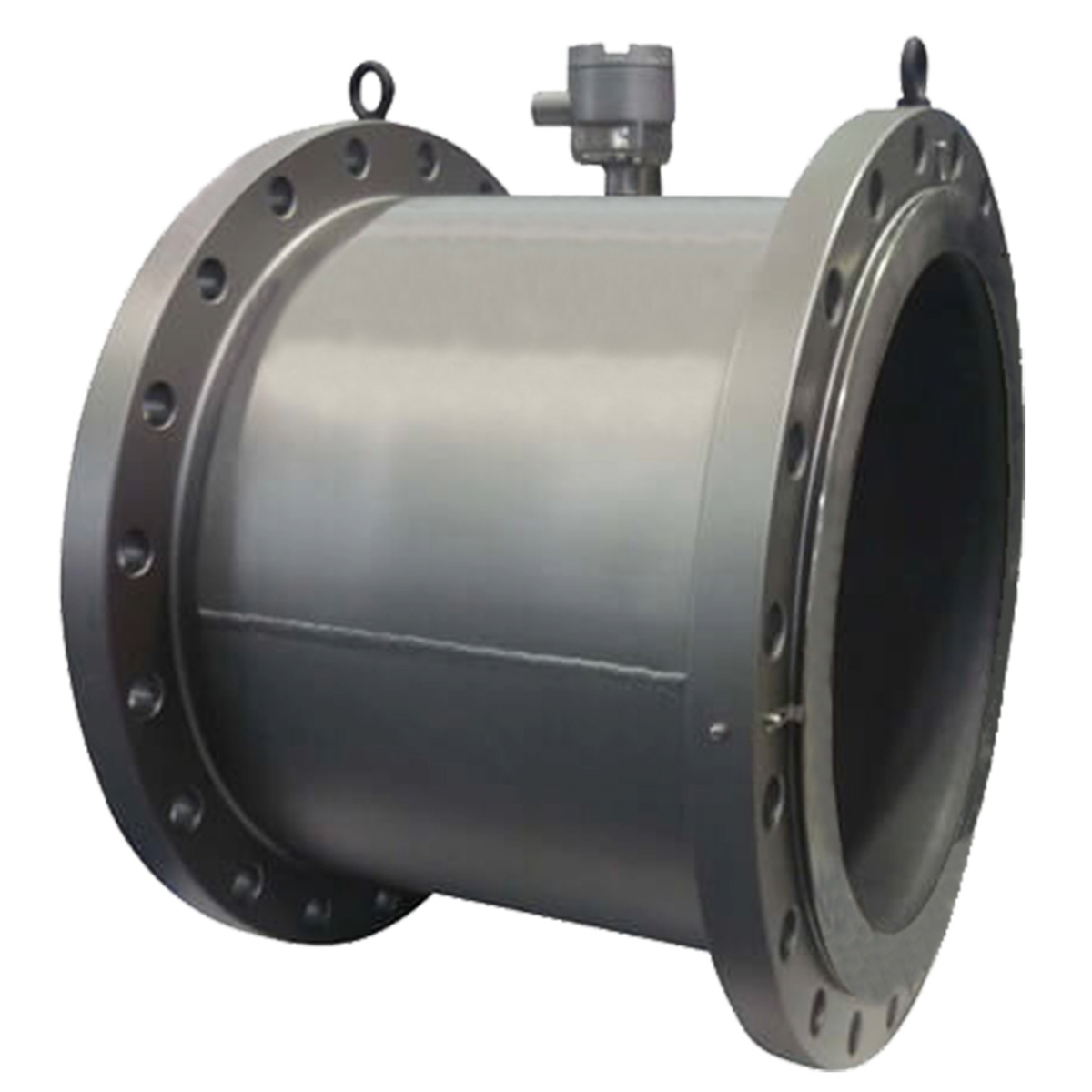

LF664 Toshiba | Medidor electromagnético de flujo de gran diámetro

El LF664 de Toshiba es un medidor electromagnético de flujo de gran diámetro diseñado para la medición confiable de líquidos conductivos en líneas bridada grandes. Este medidor de flujo utiliza tecnología Mount-Anywhere, lo que le permite mantener buen desempeño frente a perturbaciones aguas arriba, y ofrece una salida estable incluso en aplicaciones con slurry.

¿Por qué elegir el LF664?

El LF664 destaca por cubrir tamaños desde 20″ hasta 78″, con configuración integral LF620F o remota LF622F. La documentación indica un rango de velocidad de 0.3 a 10 m/s, conductividad mínima de 5 µS/cm y exactitud de ±0.3 % del rate en 20″ y 24″, y ±0.5 % del rate en 28″ a 78″.

Tecnología Mount-Anywhere

Toshiba señala que el LF664 incorpora su tecnología Mount-Anywhere para mejorar la inmunidad a perturbaciones de flujo aguas arriba. Para mantener desempeño especificado, requiere un mínimo de 1D de tramo recto aguas arriba en tamaños de 20″ y 24″, y 3D en tamaños de 28″ a 78″.

Materiales y construcción

El detector LF664 utiliza cuerpo de acero al carbón, tubo de medición de acero inoxidable 304 y recubrimiento estándar de poliuretano exterior. Los liners disponibles son hule natural y hule duro, y el hule duro aparece como opción certificada NSF. El electrodo estándar es AISI 316L, con opciones en titanio y equivalente Hastelloy C-276.

Configuración integral y remota

La versión integral LF664/LF620F está disponible de 20″ a 36″, mientras que la versión remota LF664/LF622F está disponible de 20″ a 78″. El convertidor ofrece pantalla LCD de matriz 128 × 128, rotación electrónica de 90, 180 y 270 grados, configuración por switches infrarrojos, HART estándar y Modbus RS485 opcional.

Instalación y operación

El LF664 tiene protección estándar IP67 / NEMA 4X y opción IP68 / NEMA 6P. Toshiba recomienda conexión a tierra independiente de 100 ohms o menos, sin compartir tierra con otros equipos, y en la versión remota la longitud del cable permitido depende de la conductividad del fluido.

FAQ

¿Qué tamaños maneja el LF664?

De 20″ a 78″ (500 a 1950 mm).

¿El LF664 tiene versión integral y remota?

Sí. La integral llega hasta 36″, y la remota cubre hasta 78″.

¿Qué tramo recto requiere?

1D en 20″ y 24″, y 3D en 28″ a 78″ para mantener el desempeño especificado.

¿Qué comunicación ofrece?

HART estándar y Modbus RS485 opcional.

¿Qué tipo de líquidos puede medir?

Líquidos conductivos, con salida estable incluso en aplicaciones con slurry.
