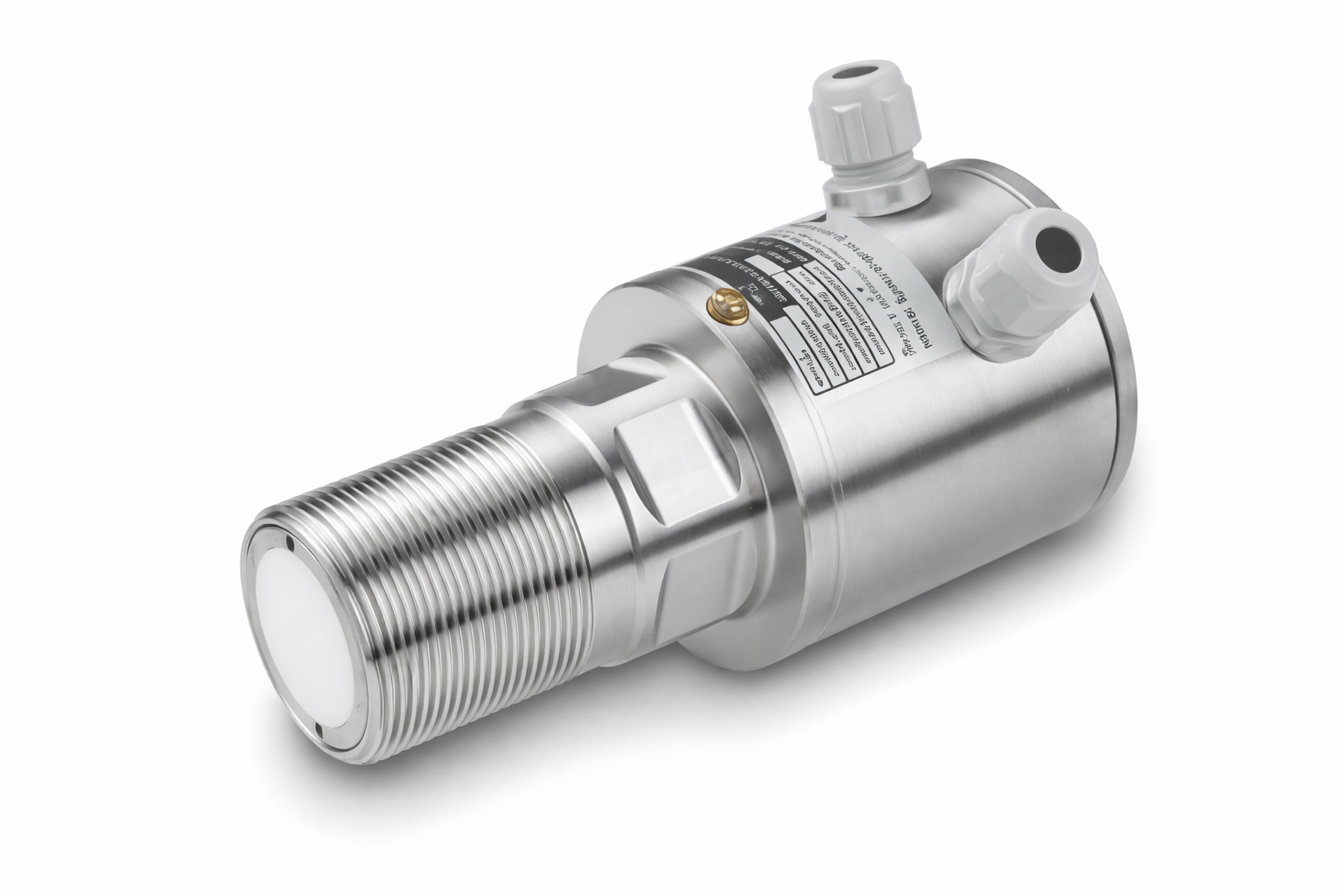

DYNAguard M Indicador de Flujo para Sólidos
DYNAguard M es un indicador de flujo para sólidos con tecnología de microondas y salida por relevador. Está diseñado para monitorear condición flow / no flow en procesos de transporte abiertos o cerrados, detectando únicamente material en movimiento y evitando falsas lecturas por depósitos. Es ideal para polvos, pellets y gránulos, con diseño compacto, estable y libre de mantenimiento.
DYNAguard M | Indicador de flujo para sólidos flow / no flow
DYNAguard M es un flow switch para sólidos que utiliza tecnología de microondas para supervisar flujo de material en procesos de transporte abiertos y cerrados. Su función principal es detectar condición de paso o no paso de material, ayudando a anticipar fallas de alimentación, obstrucciones o pérdida de producto.
¿Cómo funciona?
El principio de medición se basa en el efecto Doppler. El sensor emite un campo de microondas y, cuando los sólidos se mueven a través de ese campo, la señal reflejada regresa al sensor. La electrónica convierte esta señal en una operación de conmutación. El equipo detecta material sólido con velocidad mínima de 0.1 m/s dentro del campo de detección.
Ventajas principales
- Tecnología de microondas
- Diseño compacto con salida por relevador
- Detección únicamente de material en movimiento
- No afectado por depósitos
- Montaje exterior sencillo en tuberías de material no conductor
- Operación confiable, estable y sin mantenimiento
Aplicaciones típicas

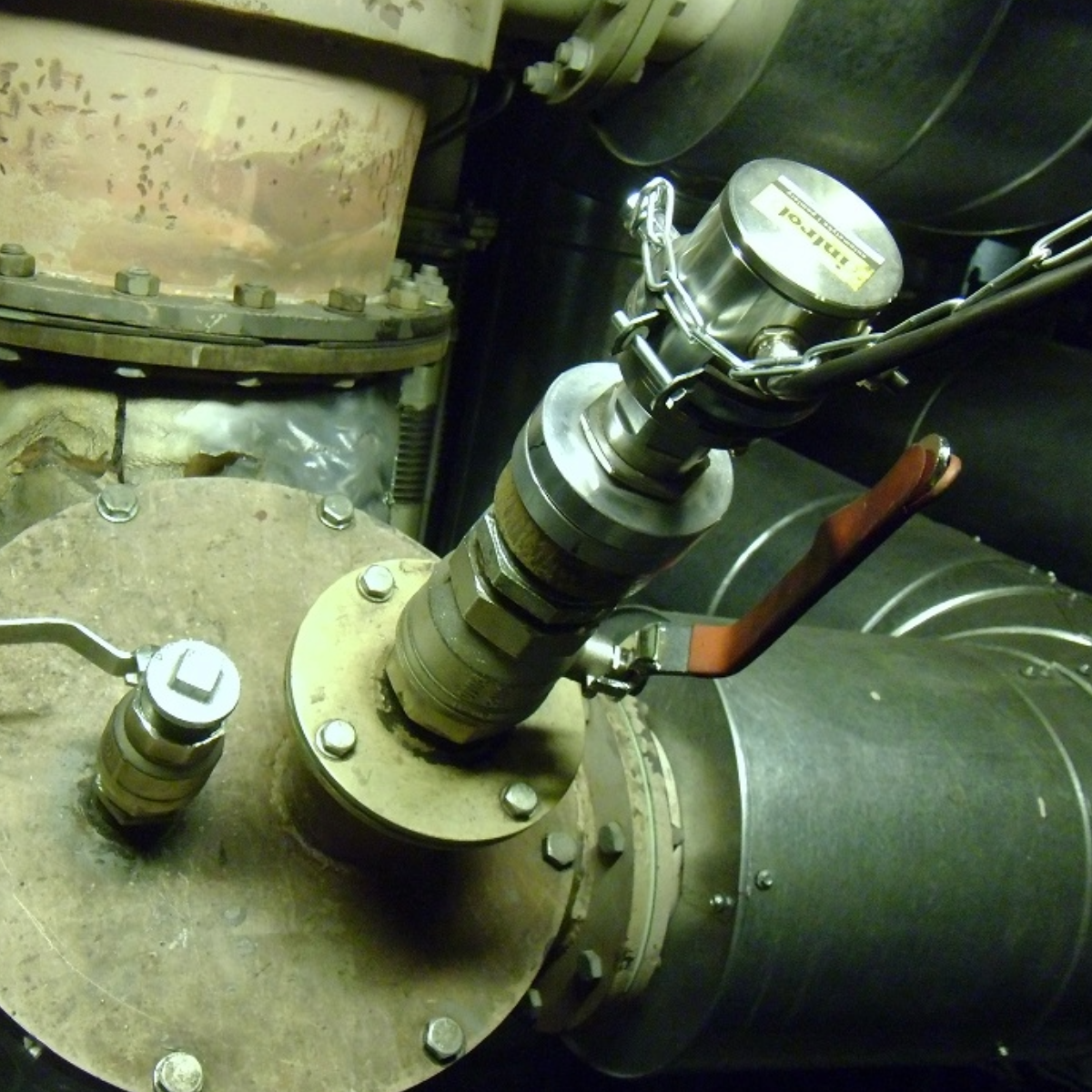

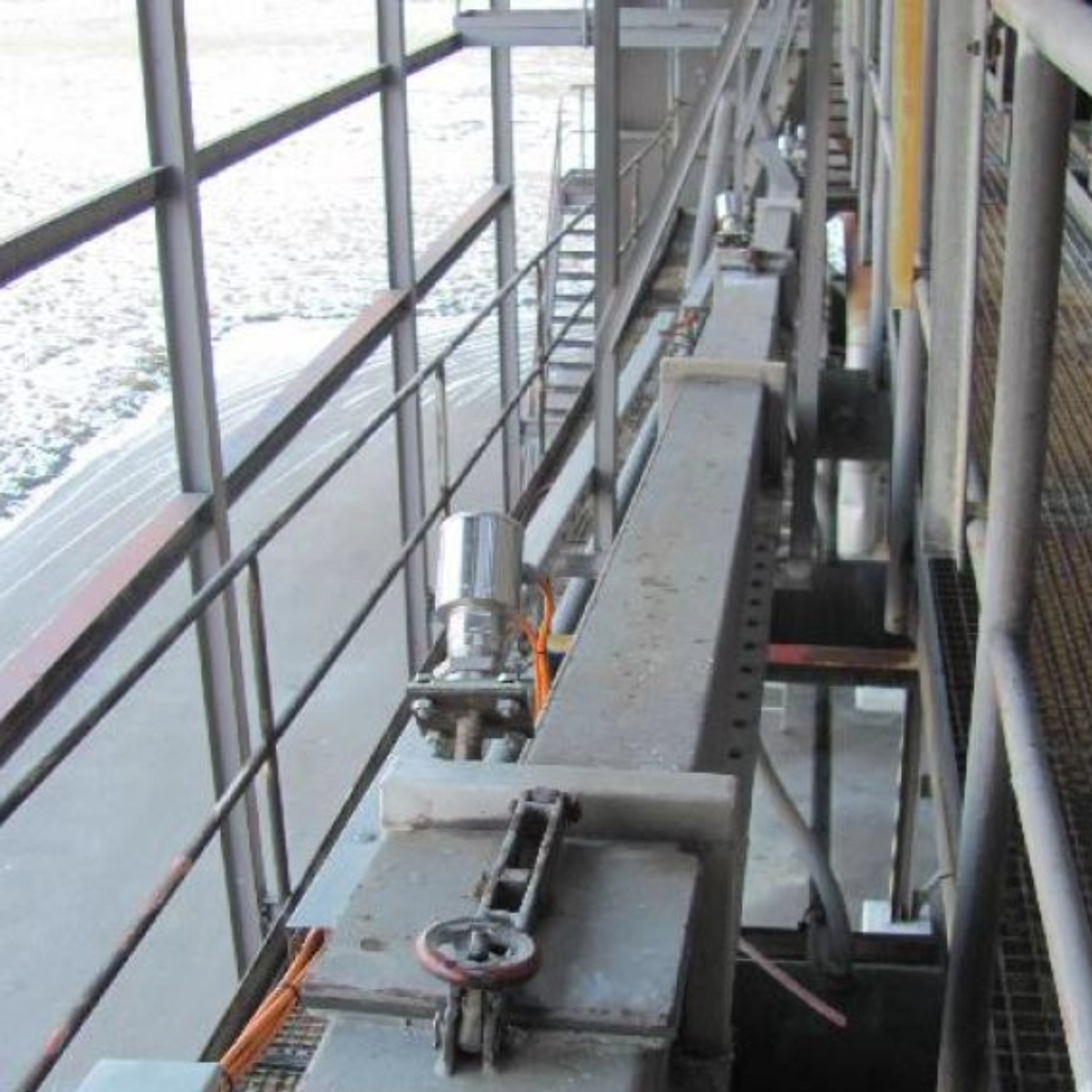

DYNAguard M se utiliza para detectar flujo de sólidos en transporte o alimentación de polvos, pellets y gránulos. El datasheet explica que ayuda a identificar de forma temprana problemas de transporte o alimentación que podrían causar tuberías obstruidas, pérdida de material o dificultades técnicas en el sistema. En la página 2 aparece un esquema de aplicación sobre líneas de transporte y descarga.
Consideraciones de instalación

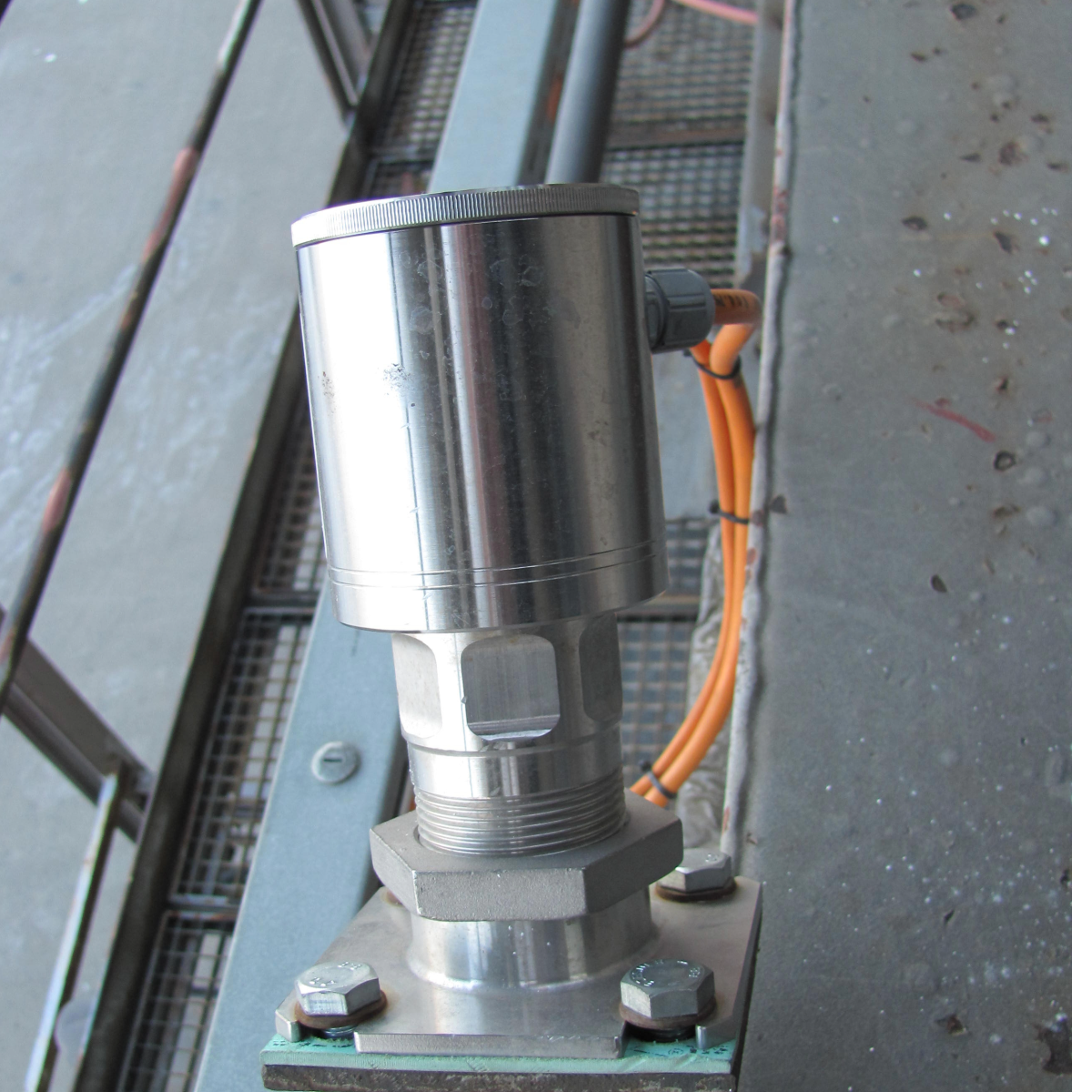

El equipo debe instalarse con un ángulo de 45° a 90° respecto a la dirección del flujo. También se indica que partes mecánicas móviles, como válvulas rotativas o tornillos sinfín, no deben quedar dentro del campo de detección porque podrían interpretarse como flujo de material. Si no pueden evitarse, deben blindarse o debe elegirse otro equipo de la serie DYNAguard.
Beneficios principales
- Detecta flujo real de material
- Reduce falsas detecciones por depósitos
- Ayuda a prevenir obstrucciones
- Útil en transporte de sólidos
- Ideal para polvos, pellets y gránulos
- Compacto y de bajo mantenimiento
| Parámetro | DYNAguard M |
|---|---|
| Tipo | Indicador de flujo para sólidos |
| Tecnología | Microondas |
| Principio | Efecto Doppler |
| Material de carcasa | Acero inoxidable 1.4301 |
| Ventana estándar | PTFE |
| Sellado estándar | NBR |
| Temperatura ambiente | -20 °C a +70 °C |
| Protección | IP65 |
| EMC | Según EN 61326-1 |
| Temperatura de proceso | -20 °C a +90 °C |
| Presión de proceso | Máx. 2 bar, opcional 25 bar |
| Voltaje de conmutación | Máx. 45 VDC / 35 VAC |
| Corriente de conmutación | Máx. 1 A / mín. 10 µA |
| Potencia de conmutación | 30 W / 35 VA |
| Potencia de microondas | 10 dBm |
| Frecuencia | 24.125 GHz |
| Alimentación | 18 a 30 VDC |
| Consumo | Máx. 80 mA |
| Sensibilidad | Ajustada al proceso |
| Amortiguamiento | 0 a 16 s |
| Histéresis | 0 a 40 % |
| Conexión roscada | G 1 1/2" |
| Prensaestopas | M16 x 1.5 |
Aplicaciones sugeridas
- Transporte neumático
- Alimentación de sólidos
- Transporte de polvos
- Transporte de pellets
- Transporte de gránulos
- Monitoreo de flujo en líneas
- Detección flow / no flow
- Prevención de obstrucciones
