DYNAmas Sólidos a Granel – En Linea

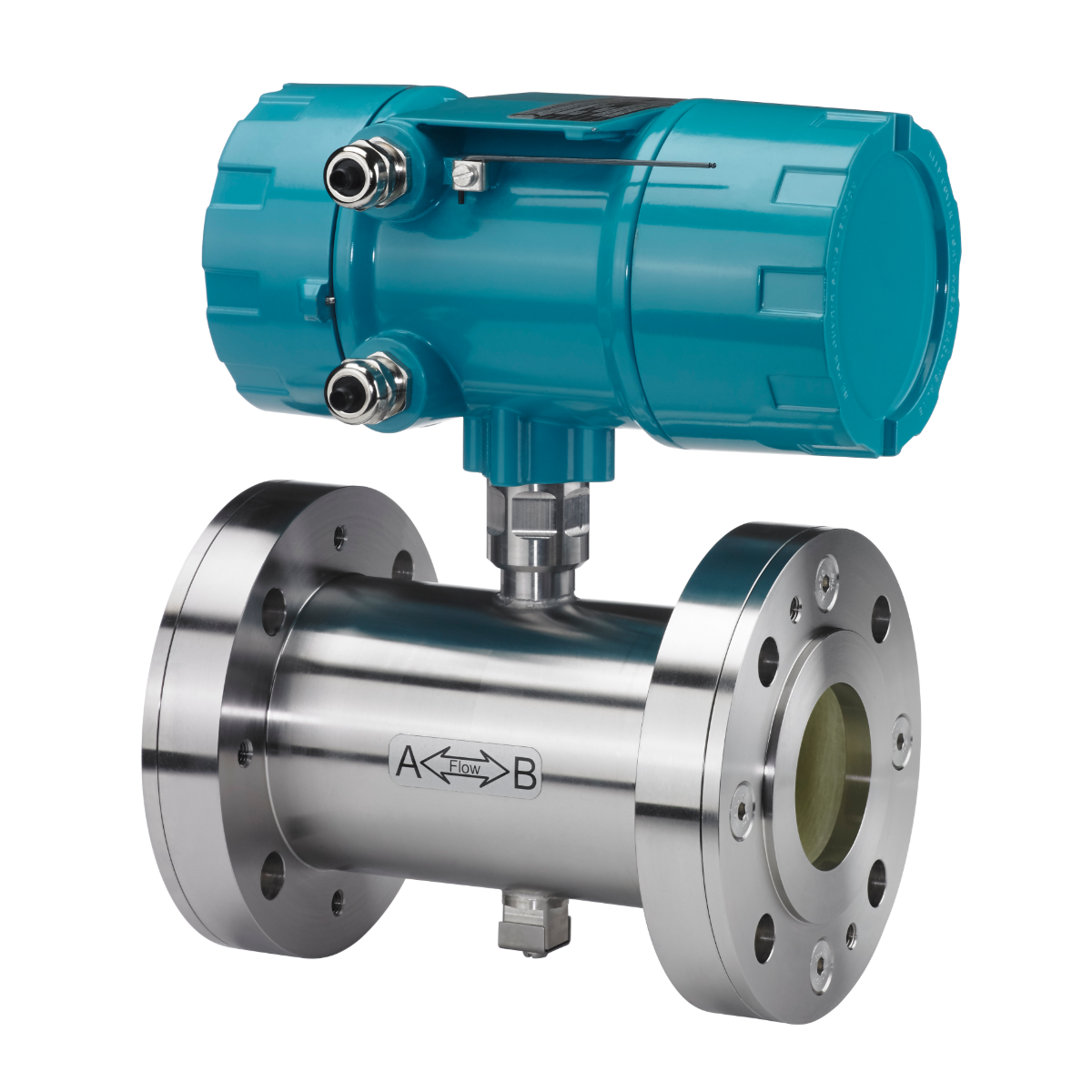

DYNAmas es un medidor de flujo másico para sólidos a granel, diseñado para medición continua en sistemas de caída libre y transporte neumático. Su principio de medición sin contacto permite calcular el flujo másico de forma estable, independiente de la velocidad de transporte, con integración sencilla en sistemas existentes y disponibilidad en 10 tamaños de 1″ a 12″ (DN25 a DN300).
Descripción larga
Introducción
DYNAmas es un medidor de flujo másico para sólidos a granel desarrollado para la medición continua de materiales transportados por tubería. El sistema utiliza un principio de medición capacitiva sin contacto para medir de forma simultánea la concentración del producto y la velocidad de transporte, y con ello calcular el flujo másico en línea.
¿Por qué elegir DYNAmas?
DYNAmas está diseñado para ofrecer una medición estable en procesos con sólidos a granel, sin depender de las fluctuaciones de la velocidad de transporte. Su medición sin contacto reduce desgaste, facilita la integración en líneas existentes y lo vuelve adecuado tanto para transporte neumático como para aplicaciones en caída libre.
Ventajas principales
- Medición sin contacto
- Apto para caída libre y transporte neumático
- Independiente de la velocidad de transporte
- Fácil calibración
- Integración sencilla en sistemas existentes
- Disponible en 10 tamaños de 1″ a 12″ (DN25 a DN300)
Diseño e integración

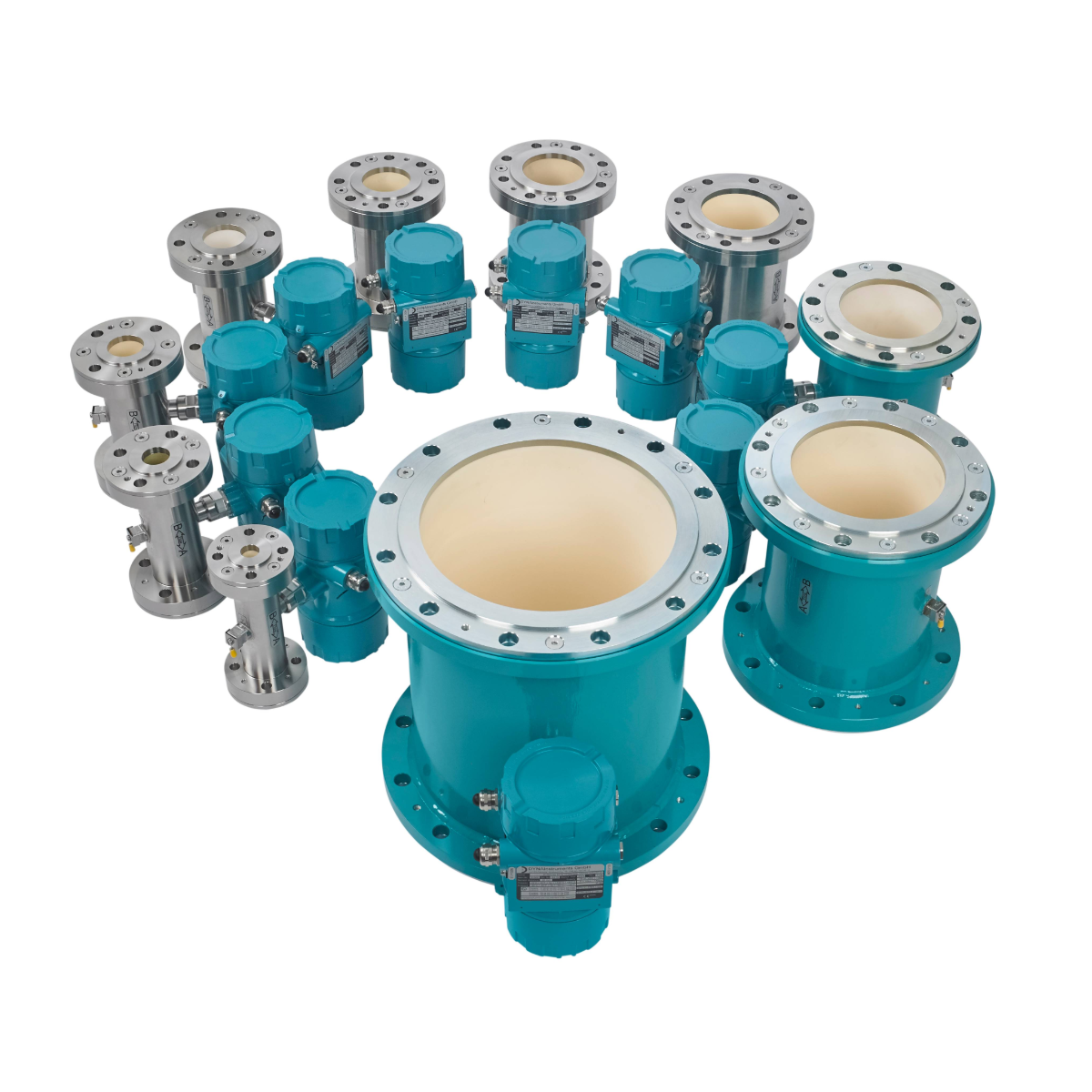

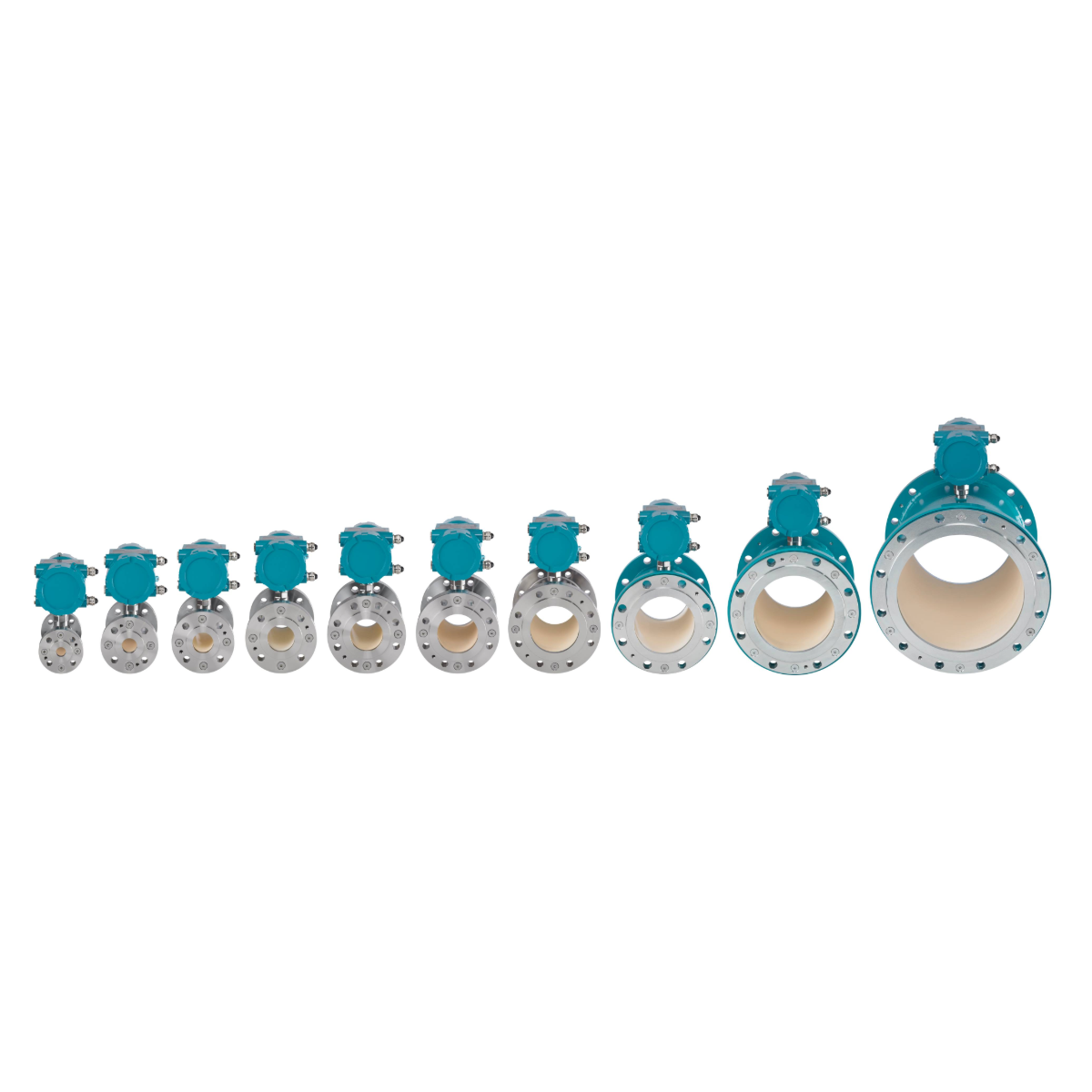

DYNAmas se fabrica en 10 tamaños, desde 1″ hasta 12″ (DN25 a DN300), con sensores disponibles en bridas DIN/EN o ANSI. Esta variedad facilita la integración en plantas existentes, ayuda a evitar cambios innecesarios de diámetro y reduce el riesgo de bloqueos en aplicaciones de alto flujo de material. En la página de diseños del documento también se menciona la disponibilidad de versiones HT para aplicaciones de alta temperatura.
Comunicación y señales
El esquema de configuración del sistema muestra que DYNAmas puede trabajar con la unidad de comunicación DYNAcon. Desde ella pueden obtenerse dos salidas de 4 a 20 mA para throughput y velocidad, además de variables como concentración. La comunicación entre sensor y unidad se realiza por CAN bus.
Instalación
DYNAmas puede utilizarse en caída libre, transporte neumático e incluso en líneas inclinadas. La documentación indica que la dirección del flujo puede ajustarse por software si es necesario, pero deben respetarse las secciones de entrada y salida y evitar vibraciones o esfuerzos mecánicos directos sobre el sensor.
| Parámetro | DYNAmas |
|---|---|
| Tipo | Medidor de flujo másico para sólidos a granel |
| Principio de medición | Capacitivo, sin contacto |
| Aplicaciones | Caída libre y transporte neumático |
| Tamaños | 10 tamaños, de 1" a 12" (DN25 a DN300) |
| Precisión típica | 1 a 3 % |
| Temperatura de proceso | Estándar hasta 130 °C, opcional hasta 160 °C |
| Temperatura ambiente | -40 °C a +60 °C |
| Protección ambiental | IP68 |
| Alimentación | 19 a 31 VDC, máximo 10 W |
| Comunicación | CAN bus |
| Velocidad del bus CAN | 40 kBaud |
| Longitud máxima del cable | 1000 m |
| Salidas vía DYNAcon | 2 salidas analógicas 4 a 20 mA |
| Presión | 10/16 bar, opción hasta 64 bar |
¿Qué es DYNAmas?
Es un medidor de flujo másico para sólidos a granel con principio de medición capacitiva sin contacto.
¿Puede trabajar en transporte neumático?
Sí. La hoja del producto indica uso en transporte neumático y también en caída libre.
¿La velocidad de transporte afecta la medición?
El producto se presenta como independiente de la velocidad de transporte para el cálculo del flujo másico.
¿Qué tamaños maneja?
Está disponible en 10 tamaños, de 1" a 12" (DN25 a DN300).
¿Qué grado de protección tiene?
IP68, según la información técnica mostrada en la hoja del producto.
Aplicaciones recomendadas
- Transporte neumático de sólidos
- Sistemas de caída libre
- Monitoreo continuo de materiales a granel
- Integración en líneas existentes
- Procesos donde se busca reducir desgaste por contacto mecánico
