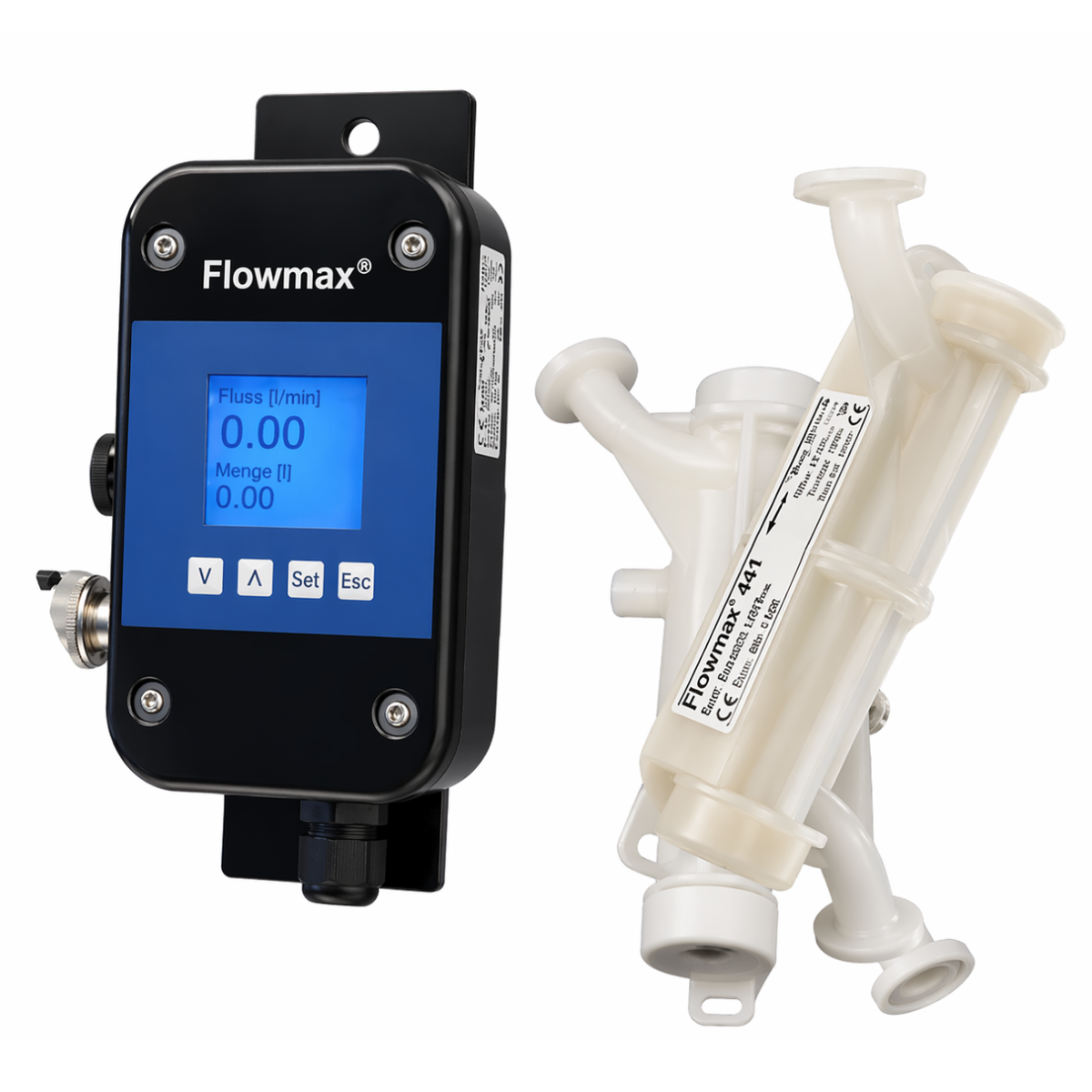

Flowmax 42i Ex | Medidor de Flujo Ultrasónico ATEX
El Flowmax 42i Ex es la solución de ingeniería de MIB GmbH para la medición de flujo en entornos con riesgo de explosión. Certificado bajo las normativas ATEX e IECEx para Zonas 1 y 2, este caudalímetro ultrasónico combina una construcción robusta en Polipropileno (PP) con una electrónica encapsulada sin pantalla, garantizando que el equipo no sea una fuente de ignición. Es ideal para medir solventes, hidrocarburos y químicos agresivos en procesos donde la seguridad es innegociable.
En plantas de procesamiento químico y petroquímico, el uso de instrumentación no certificada puede tener consecuencias catastróficas. El MIB Flowmax 42i Ex resuelve este desafío al ofrecer una medición precisa mediante tecnología ultrasónica de tiempo de tránsito, eliminando cualquier contacto mecánico o partes móviles que puedan generar fricción o chispas.
Seguridad Certificada para Zonas Críticas: Este equipo cumple con la directiva 2014/34/EU, poseyendo etiquetas IECEx Ex mb IIC T6 Gb y ATEX II 2G Ex mb IIC T6 Gb, lo que permite su instalación segura en Zona 1, donde las atmósferas explosivas de gas son probables. Su diseño encapsulado protege la electrónica interna contra cualquier factor externo que pueda comprometer la integridad del área clasificada.
Resistencia Química en Entornos Peligrosos: Fabricado íntegramente en Polipropileno (PP), el Flowmax 42i Ex es inmune a la corrosión provocada por ácidos, álcalis y, lo más importante, solventes industriales. Al no tener “espacios muertos” en su geometría interna, previene la acumulación de vapores o residuos, facilitando la seguridad operativa y la pureza del proceso.
Integración y Configuración Inteligente: Aunque el equipo es intrínsecamente seguro para operar en áreas peligrosas, su configuración es sencilla a través del puerto de datos RS485. Utilizando el software FlowCon (fuera del área clasificada), los ingenieros pueden ajustar parámetros de salida analógica (4-20 mA) y digital para adaptarse a los requerimientos específicos de control de la planta
FAQ (Preguntas Frecuentes)
-
¿Se puede configurar el equipo dentro del área explosiva? No. Los parámetros deben ajustarse mediante el software FlowCon fuera del área peligrosa, ya que la interfaz de configuración no tiene aprobación Ex.
-
¿Requiere mantenimiento preventivo por desgaste? Prácticamente ninguno. Al no tener partes móviles internas, el sensor es libre de desgaste y mantenimiento mecánico.
-
¿Mide líquidos no conductores como solventes puros? Sí. La tecnología ultrasónica no depende de la conductividad eléctrica, permitiendo medir solventes y agua desionizada con total precisión
- Tecnología: Medición ultrasónica por tiempo de tránsito sin contacto.
- Material del Cuerpo: Polipropileno (PP) de alta resistencia química.
- Certificación Ex: ATEX II 2G (Zona 1) e IECEx.
- Rango de Temperatura: 0 a 50 °C.
- Precisión: +/- 2% de la lectura (opcional +/- 1%).
- Grado de Protección: IP65.
- Salidas: 1 salida analógica 4-20 mA y 2 salidas digitales (pulso/alarma).
| Diámetro Nominal (DN) | Diámetro en Pulgadas | Conexión Sugerida (NPT) | Rango de Flujo |
| DN3 | 1/8" | 1/2" NPT | 0.012 ... 1.5 l/min |
| DN5 | 3/16" | 1/2" NPT | 0.024 ... 3.0 l/min |
| DN7 | 1/4" | 1/2" NPT | 0.09 ... 6.0 l/min |
| DN10 | 3/8" | 3/4" NPT | 0.3 ... 24 l/min |
| DN15 | 1/2" | 1" NPT | 0.9 ... 60 l/min |
- Industria Química: Medición segura de ácidos agresivos y álcalis en áreas clasificadas.
- Pinturas y Recubrimientos: Dosificación de solventes inflamables y bases tóxicas.
- Petroquímica: Control de flujo en líneas de transferencia con vapores explosivos.
- Procesos de Dosificación: Llenado preciso mediante bombas peristálticas en entornos de riesgo.
