DYNA M-flow | Medidor de flujo para sólidos a granel con tecnología de microondas

Introducción

DYNA M-flow es un medidor de flujo para sólidos a granel diseñado para medir materiales dentro de tuberías metálicas, desde algunos kg/h hasta varias t/h. El sistema es adecuado para medición en línea de polvos, polvo fino, pellets y granulados, tanto en transporte neumático como en aplicaciones de caída libre.

¿Por qué elegir DYNA M-flow?

La principal ventaja de DYNA M-flow es su medición sin contacto. El sensor trabaja al ras de la pared interna de la tubería, por lo que evita desgaste directo sobre el elemento de medición y mantiene un comportamiento robusto y estable en el tiempo. La hoja técnica también destaca instalación sencilla, operación compacta y posibilidad de guardar parámetros para hasta 24 productos diferentes.

Cómo funciona

El principio de medición del DYNA M-flow se basa en el efecto Doppler. El sensor genera un campo uniforme en el rango de microondas dentro de la tubería, y esas microondas son reflejadas por las partículas en movimiento. A partir de los cambios de frecuencia y amplitud, el sistema determina el flujo del material. La documentación también aclara que las partículas inmóviles, como acumulaciones de polvo, se excluyen del cálculo.

Instalación y puesta en marcha

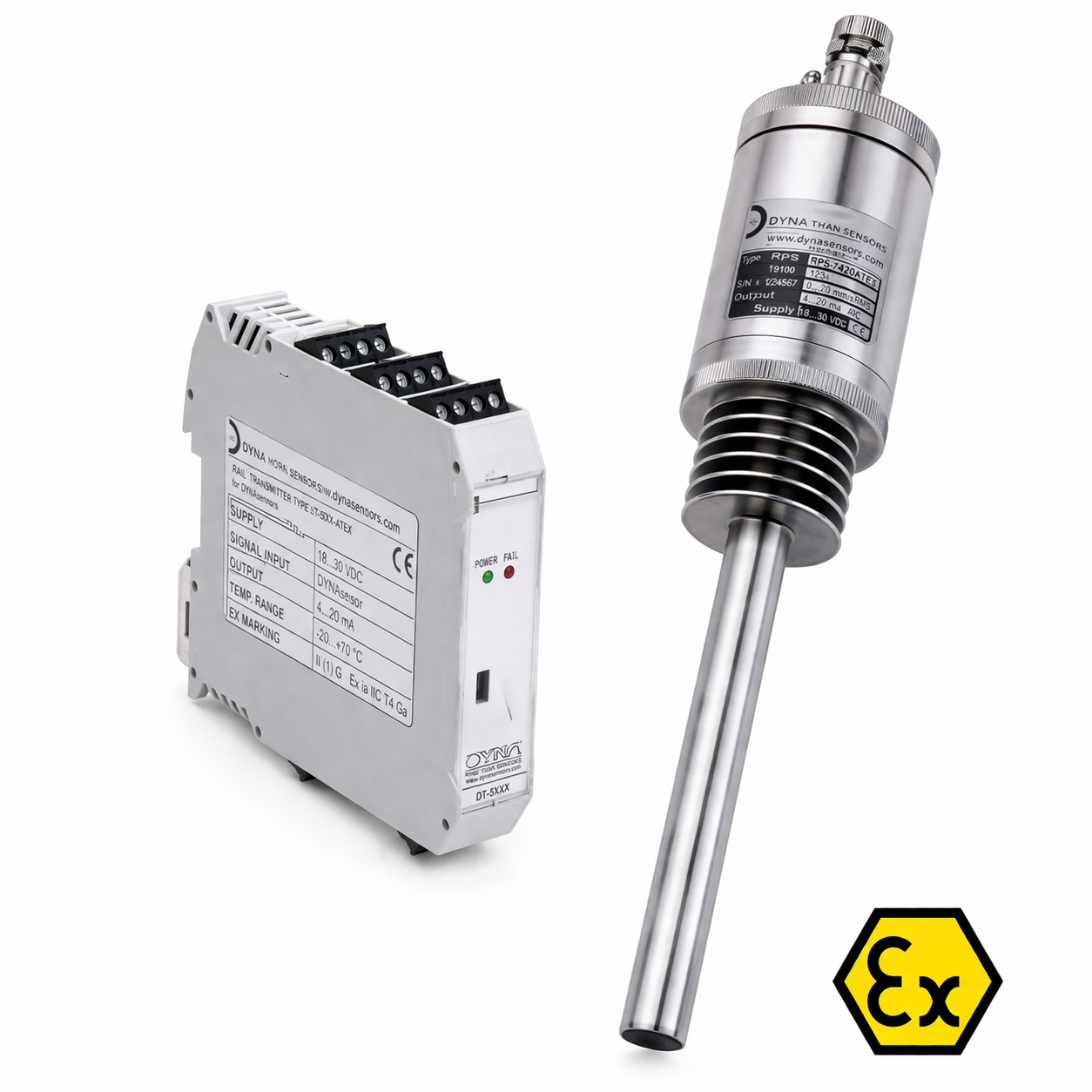

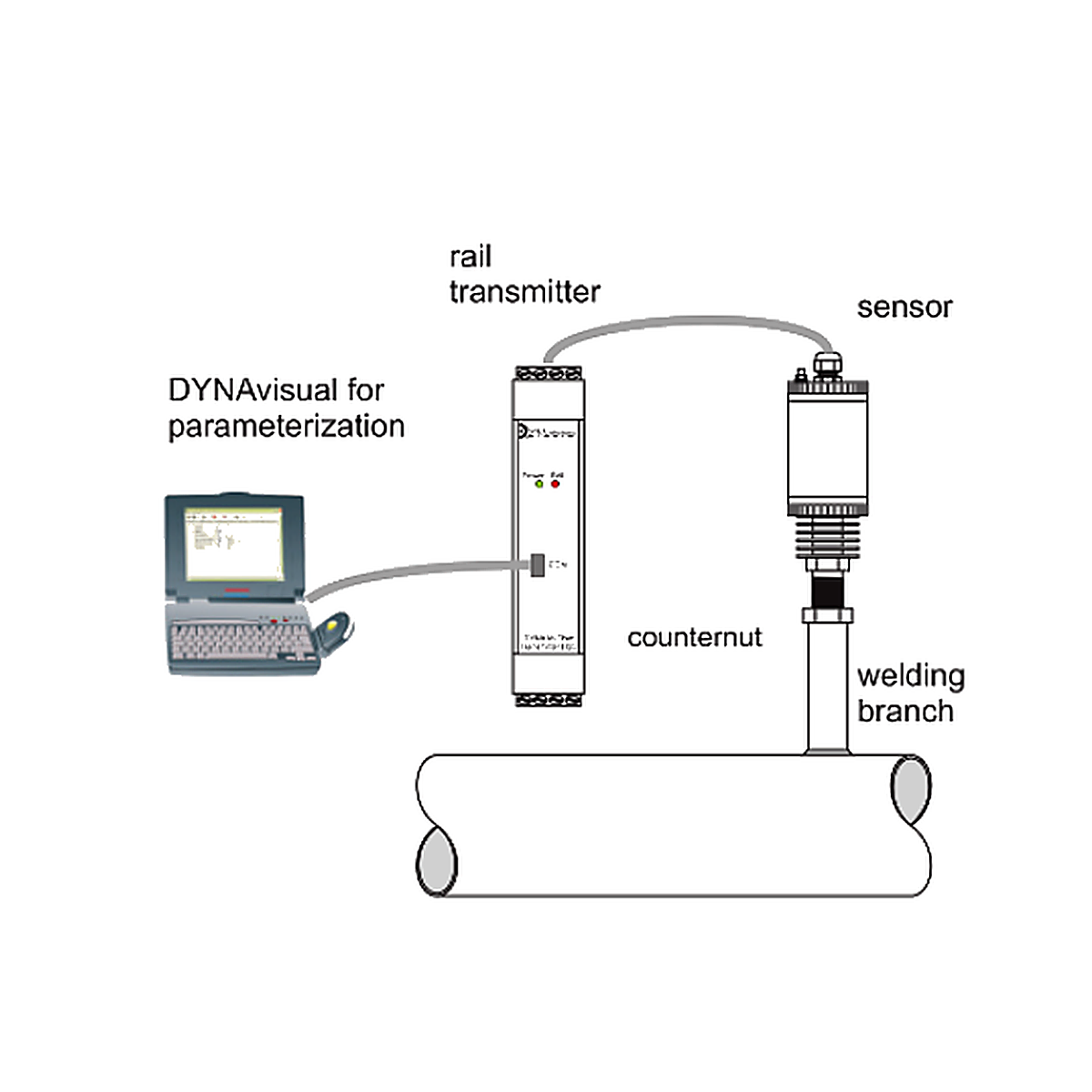

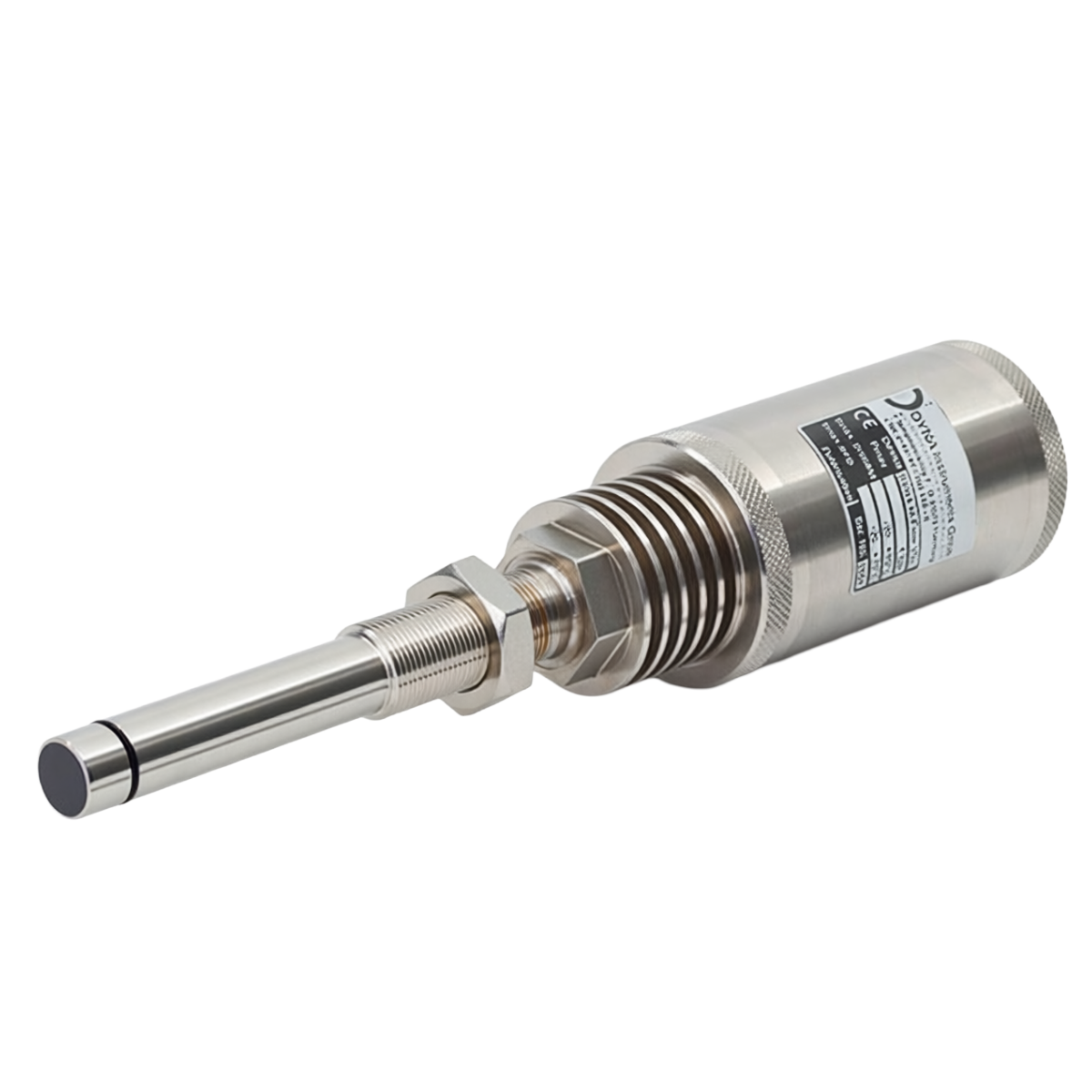

El sistema se compone de una sonda, un transmisor para riel DIN, una derivación de soldadura y el software DYNAvisual. La sonda se instala mediante la derivación soldada y se ajusta hasta quedar al ras de la pared interna de la tubería. El equipo puede utilizarse en caída libre y en transporte neumático vertical u horizontal. La puesta en marcha y la calibración se realizan con DYNAvisual, y la hoja indica que puede calibrarse con uno o varios puntos de referencia.

Señales e integración

DYNA M-flow ofrece salida analógica de 0/4 a 20 mA, señal 0/2 a 10 V, salida de pulsos, relé de alarma e interfaces RS232 y RS485. La alimentación del transmisor es de 18 a 31 VDC, con un consumo máximo de 3 W. También se menciona una interfaz COM en el frente del transmisor para conexión directa durante parametrización.

Rendimiento y condiciones de proceso

La hoja técnica reporta una precisión usual de ±1 a ±4 %, temperatura de proceso de -20 °C a +90 °C con opciones de alta temperatura hasta +150 °C o +450 °C, presión máxima estándar de 6 bar con opción hasta 25 bar, tamaño de partícula de 0.01 µm a 20 mm y flujo mínimo desde 1 kg/h.

Características principales

• Medición de sólidos a granel con tecnología de microondas
• Principio de medición basado en efecto Doppler
• Medición sin contacto
• Para transporte neumático y caída libre
• Instalación al ras de la pared interna de la tubería
• Parámetros almacenables para hasta 24 productos
• Interfaz RS485 galvanicamente aislada para conexión a PLC
• Salida analógica, salida de pulsos y relé de alarma
• Aprobación para uso en ATEX zona 2/22 según la hoja técnica
