LF516 Toshiba | Medidor de flujo sanitario tipo capacitancia

Introducción

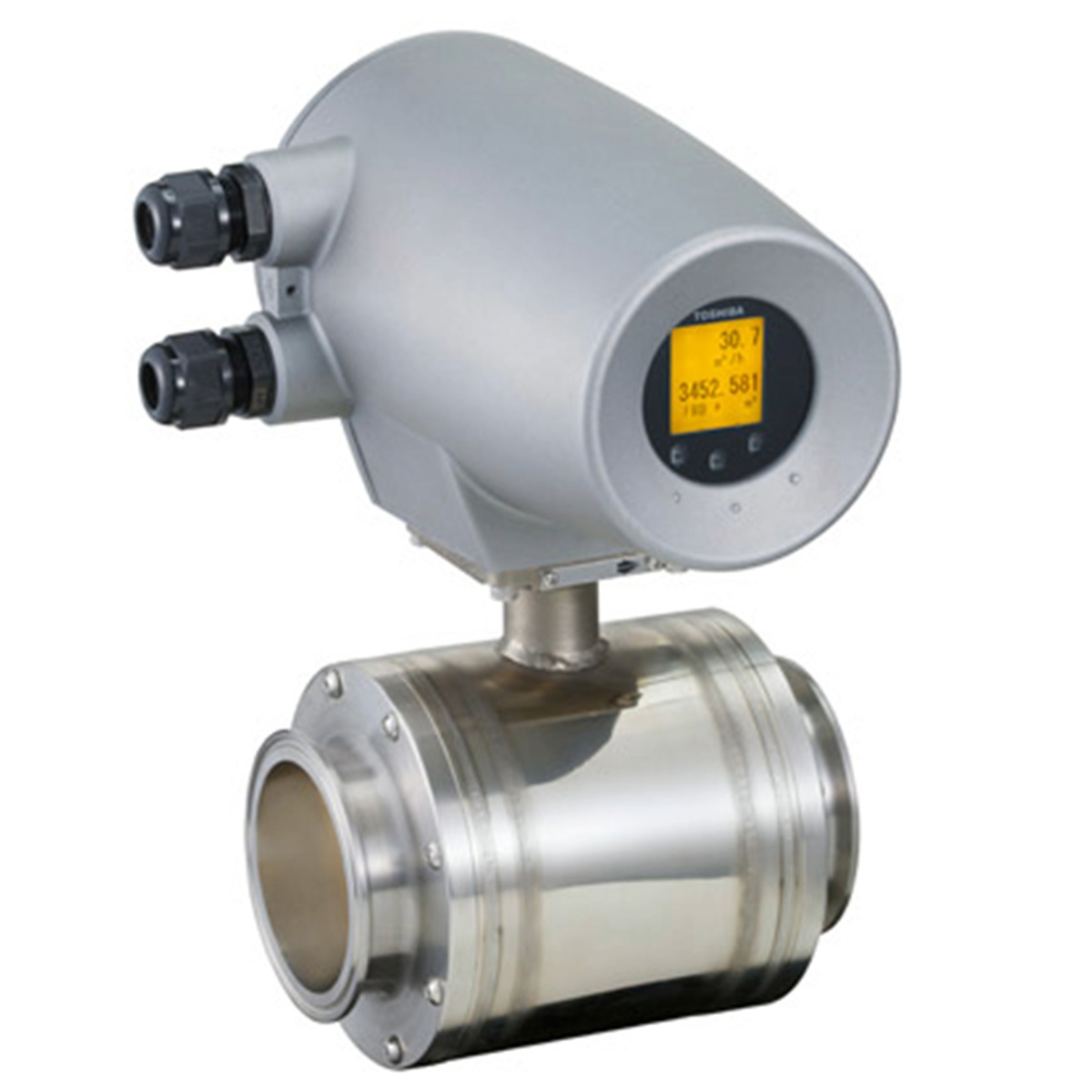

El LF516 de Toshiba es un medidor de flujo sanitario tipo capacitancia diseñado para la medición confiable de líquidos en procesos de alimentos y bebidas. Este medidor de flujo utiliza un sistema de electrodos superficiales colocados fuera del tubo cerámico de alúmina, por lo que los electrodos no entran en contacto con el fluido. Su diseño sanitario facilita la limpieza, esterilización y secado del sistema.

¿Por qué elegir el LF516 sanitario?

El LF516 sanitario combina un diseño higiénico con la tecnología de capacitancia de Toshiba. La ficha indica que está diseñado para aplicaciones de alimentos y bebidas donde la operación y el manejo deben ser simples y completos para control sanitario, incluyendo procesos CIP/SIP. Además, mantiene una salida estable incluso en fluidos con slurries gracias a su convertidor con supresión de ruido y algoritmos avanzados.

Diseño sanitario tipo capacitancia

A diferencia de otros equipos, el LF516 emplea electrodos fuera del tubo cerámico, lo que evita el contacto directo con el fluido. Esto lo hace útil no solo en aplicaciones sanitarias convencionales, sino también en escenarios con baja conductividad, líquidos abrasivos o slurry de alta concentración, siempre dentro de la compatibilidad sanitaria del proceso.

Materiales y construcción

El detector LF516 sanitario utiliza cuerpo de acero inoxidable, tubo cerámico de alúmina, conexiones sanitarias en acero inoxidable 304 como estándar y empaques de silicón aprobados por FDA. El método de conexión es sanitary clamp ISO 2825, y Tri-clamp puede conectarse excepto en tamaño 4″.

CIP y SIP

La documentación indica que el medidor puede utilizarse en condiciones CIP siempre que la temperatura y la presión no excedan la especificación del equipo. Para SIP, especifica hasta 125 °C por 60 minutos a 145 psi (1.0 MPa). También aclara que no debe aplicarse a fluidos que puedan corroer, deteriorar o degradar materiales de contacto como ferrules, cerámica de alúmina y silicón.

Comunicación y señales

El convertidor LF546 ofrece salida de 4-20 mA DC, dos salidas digitales, una entrada digital, HART como estándar y PROFIBUS-PA como opción. También incluye pantalla LCD de matriz completa, ajuste de parámetros y damping configurable de 1 a 200 segundos. Cuando se selecciona PROFIBUS, la salida de 4-20 mA no está disponible.

Instalación

Toshiba indica que este medidor requiere 5D aguas arriba cuando hay codo de 90°, T, reductor o válvula tipo slice en admisión plena, y 10D con otras válvulas. Aguas abajo, el requisito es 0D siempre que la válvula no invada el detector. También recomienda tierra independiente de 100 ohms o menos y que la tubería permanezca llena de fluido.
