LF620FB / LF622FB Convertidor
El LF620FB / LF622FB de Toshiba es un convertidor para medidor de flujo electromagnético, disponible en versión integral y remota. Permite configurar parámetros sin abrir la tapa mediante switches infrarrojos, cuenta con pantalla LCD de matriz completa rotatable, comunicación HART estándar y Modbus opcional, además de salidas de corriente, entradas y salidas digitales para integración industrial.
LF620FB / LF622FB Toshiba | Convertidor para medidor de flujo electromagnético
Introducción

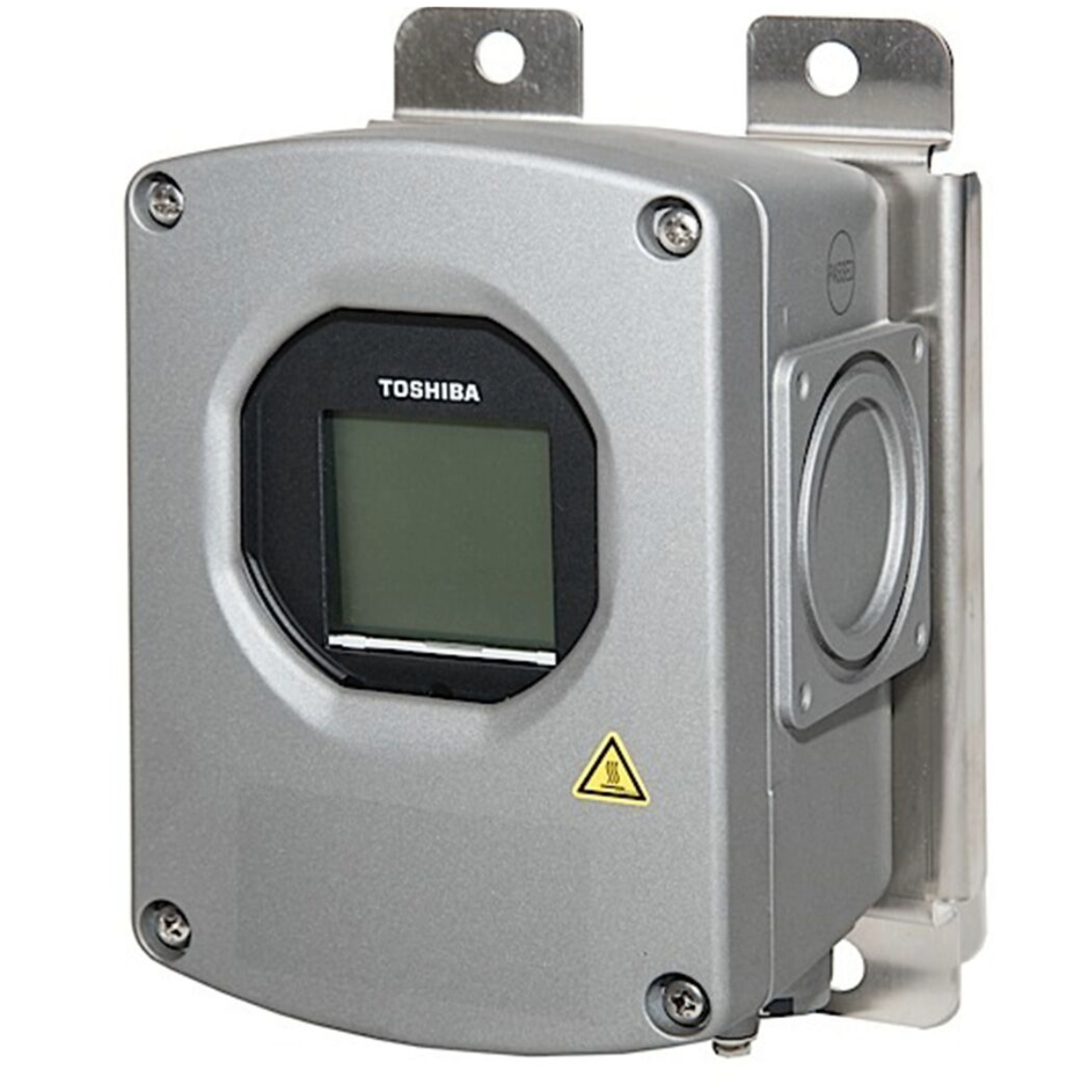

El LF620FB / LF622FB de Toshiba es un convertidor para medidor de flujo electromagnético diseñado para integración industrial y configuración flexible en campo. Este convertidor puede trabajar en versión integral o remota, y permite programar parámetros sin retirar la tapa gracias a sus switches infrarrojos. También incorpora una pantalla LCD de matriz completa 128 × 128 con rotación electrónica de 90, 180 y 270 grados.
¿Por qué elegir el LF620FB / LF622FB?
Este convertidor destaca por facilitar la puesta en marcha, el ajuste y la integración de medidores de flujo electromagnéticos Toshiba. Ofrece salida de corriente de 4 a 20 mA, dos salidas digitales, una entrada digital, HART estándar y Modbus RS485 opcional. También incluye funciones como cambio de rango, control de totalizador, salidas fijas para loop check, ajuste de cero y amortiguamiento configurable.
Versiones disponibles

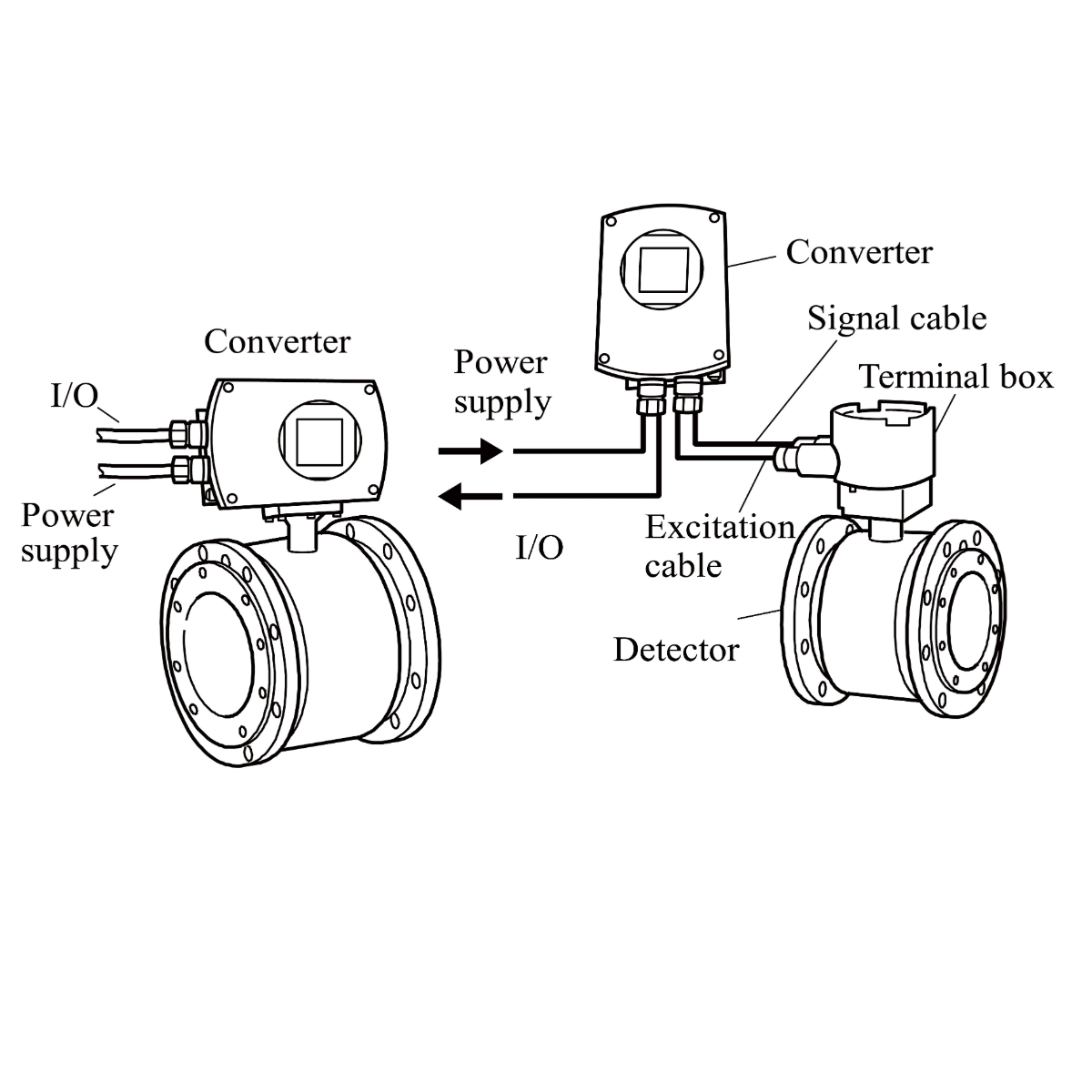

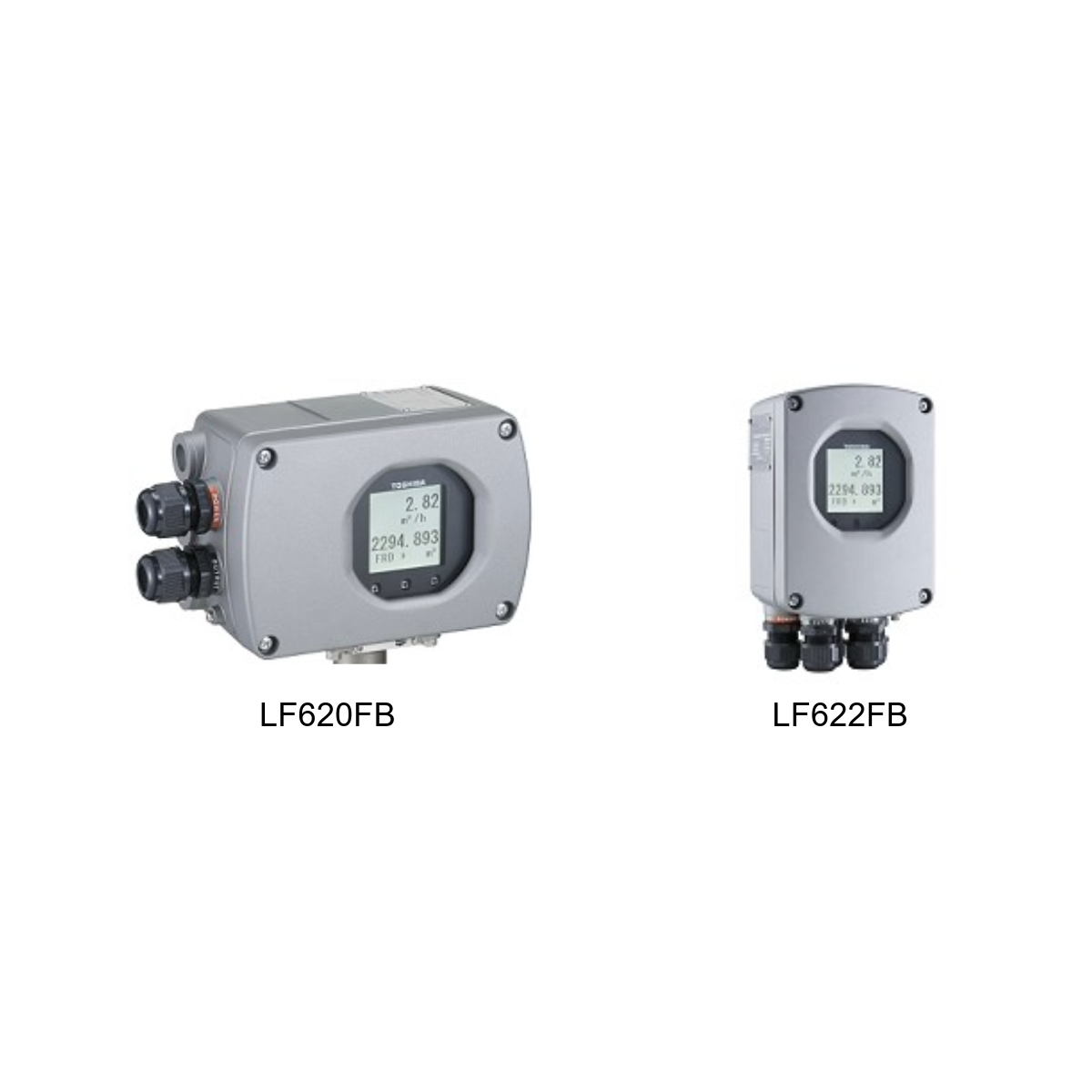

El LF620FB corresponde a la versión integral o combinada, mientras que el LF622FB corresponde a la versión remota o separada. En el caso del LF622FB, la señal analógica desde el detector llega al convertidor mediante cableado dedicado de señal y excitación.
Comunicación y salidas
El equipo ofrece HART como estándar y Modbus RS485 como opción. Con HART están disponibles la salida de 4 a 20 mA, DO1, DO2 y DI. Cuando se selecciona Modbus, la salida de 4 a 20 mA sigue disponible, pero DO2 y DI no están disponibles; DO1 queda sujeto a la condición de conexión indicada por Toshiba.
Verificación y operación
El convertidor incorpora la función Mag-Prover para verificación en campo mediante software interno, y Toshiba indica que la corriente de excitación del medidor es trazable a NIST. También permite ajuste de cero desde el convertidor y damping configurable entre 0.5 y 60 segundos.
Alimentación y protección
Puede seleccionarse alimentación de 100 a 240 Vac, 24 Vdc o 110 Vdc. Además, integra protección contra sobretensiones en la fuente, circuitos de entrada/salida digital y salida de corriente, y cuenta con carcasa de aleación de aluminio equivalente a IP67.
Instalación
Toshiba recomienda conexión a tierra independiente de 100 ohms o menos, con cable lo más corto posible y sin compartir tierra con otros equipos. Para Modbus, también recomienda evitar rutas cercanas a motores, transformadores o transmisores inalámbricos, y colocar terminador al final de la red.
| Parámetro | LF620FB / LF622FB |
|---|---|
| Tipo | Convertidor para medidor de flujo electromagnético |
| Versiones | LF620FB integral / LF622FB remoto |
| Pantalla | LCD 128 × 128 con backlight |
| Rotación de pantalla | 90°, 180°, 270° |
| Configuración local | Switches IR |
| Comunicación estándar | HART |
| Comunicación opcional | Modbus RS485 |
| Salida analógica | 4–20 mA DC |
| Entrada digital | 1 punto DI |
| Salidas digitales | DO1 + DO2 |
| Damping | 0.5 a 60 s |
| Alimentación | 100–240 Vac, 24 Vdc o 110 Vdc |
| Protección | IP67 |
| Certificación | cFMus Class I, II, III Division 2, Groups A-G |
| Peso LF622 | aprox. 7 lb / 3.5 kg |
